Тюнинговый коммутатор зажигания Delta KOMATCU mod.A

Тюнинговый коммутатор зажигания Delta KOMATCU mod.A

Коммутатор CDI предназначен для системы зажигания четырехтактных китайских мопедов семейства Delta и родственных моделей. Блок принимает сигнал от импульсного датчика, управляет моментом разряда накопленной энергии и передает импульс на катушку зажигания. От согласованной работы этих компонентов зависит образование искры, запуск двигателя и его работа во всем диапазоне оборотов.

Версия KOMATCU mod.A относится к тюнинговому исполнению. Это обозначение отличает ее от штатных и других модификаций коммутаторов, однако само по себе не определяет конкретное изменение мощности, максимальных оборотов или угла опережения зажигания. Результат установки зависит от двигателя, схемы питания CDI и остальных компонентов системы. Поэтому блок следует выбирать как технически совместимую деталь, а не только по слову «тюнинг» в названии.

Конструкция и назначение

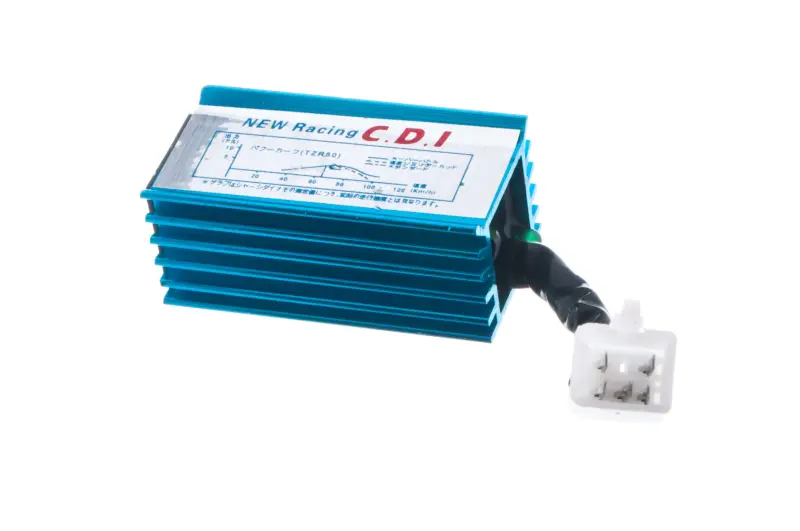

Коммутатор выполнен в синем ребристом корпусе. Такая форма увеличивает наружную площадь корпуса и делает блок удобным для размещения в штатной зоне электрооборудования. Для подключения предусмотрен короткий провод с белым штекером; сбоку расположен небольшой световой индикатор. Компактное исполнение рассчитано на установку вместо блока соответствующего формата без переделки самого двигателя.

Неисправность CDI может проявляться отсутствием искры, нестабильным запуском или перебоями, но аналогичные симптомы возникают при плохом контакте в разъемах, нарушении массы, неисправности свечи, катушки либо импульсного датчика. Перед заменой полезно проверить контакты и состояние связанных компонентов. Такой порядок помогает не устанавливать новый коммутатор при неисправности в другом участке системы зажигания.

Совместимость и подбор

Карточка этой модификации указывает применение на четырехтактной технике Delta, Musstang и Spark. Среди перечисленных моделей — Viper Delta, Musstang MT50Q-1, MT110Q-1 и MT125Q-1, Spark SP125C-1CF и SP125C-1CFN. Также заявлен диапазон объемов двигателя от 50 до 150 см³, включая 70, 90, 100, 110 и 125 см³. Один объем двигателя не гарантирует совместимость: у мопедов одной серии могут различаться проводка, питание коммутатора и расположение контактов.

• Тип детали: электронный коммутатор CDI системы зажигания.
• Исполнение: тюнинговая версия mod.A.
• Тип техники: китайские четырехтактные мопеды совместимых модификаций.
• Подключение: штекер на коротком проводе; перед установкой требуется совпадение формы разъема и расположения контактов.
• Корпус: синий, прямоугольный, с выраженными продольными ребрами.

При подборе сравните новый блок со снятым коммутатором по габаритной форме, количеству и расположению контактов, ключам штекера и схеме проводов. Отдельно определите тип питания CDI — переменный от обмотки генератора или постоянный от бортовой сети. Внешне похожие блоки AC-CDI и DC-CDI могут иметь одинаковое число контактов, но не являются автоматически взаимозаменяемыми. Если штатная схема конкретного мопеда неизвестна, ее следует уточнить по сервисной документации техники.

Установка и первичная проверка

Работы выполняют при выключенном зажигании. Сначала освобождают крепление прежнего блока и разъединяют штекер без рывков за провода. Новый коммутатор подключают только после проверки ориентации контактов, затем надежно фиксируют на предусмотренном месте, не натягивая короткий провод. Штекер должен войти полностью и удерживаться защелкой; перекос или неплотное соединение способен вызвать перебои.

После монтажа проверяют запуск, устойчивость холостого хода и работу двигателя при плавном повышении оборотов. При отсутствии искры сначала повторно осматривают разъем, массу, свечу, катушку зажигания и импульсный датчик. KOMATCU mod.A подходит для ремонта или изменения конфигурации совместимого мопеда Delta, когда подтверждены четырехтактное исполнение двигателя, тип питания CDI и распиновка штатного подключения.
