Колено глушителя KOMATCU mod.A для Yamaha JOG 50

Колено глушителя KOMATCU mod.A для Yamaha JOG 50

Изогнутая труба предназначена для ремонта выпускной системы скутера Yamaha JOG 50. Она соединяет выпуск двигателя с глушителем и направляет отработавшие газы по предусмотренному тракту. Деталь выбирают при повреждении, прогаре, выраженной коррозии или деформации штатного колена, а также во время восстановления разобранного выпуска.

Конструкция и назначение

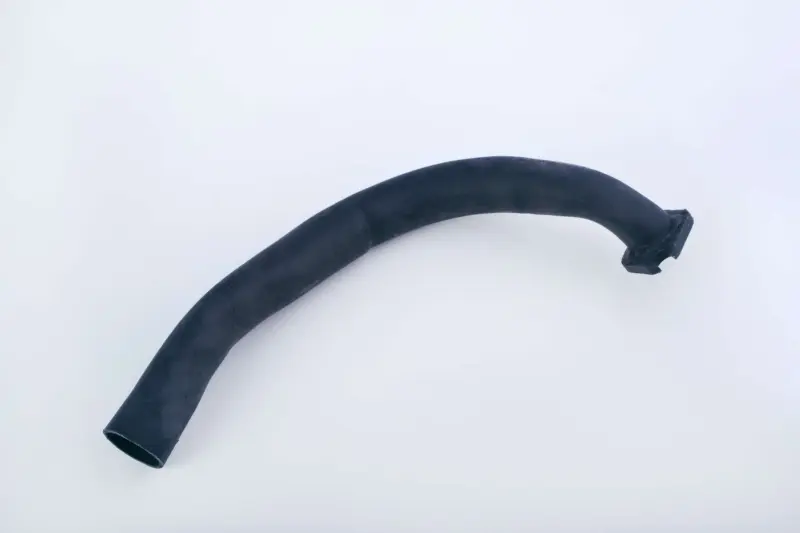

Колено выполнено в виде цельной изогнутой трубы черного цвета. На одном конце расположен присоединительный фланец, второй конец предназначен для стыковки с последующей частью выпуска. Такая конфигурация определяет положение детали относительно двигателя, корпуса глушителя и окружающих компонентов скутера. Поэтому при выборе имеет значение не только указанная совместимость с Yamaha JOG 50, но и точное совпадение изгиба, длины участков, ориентации концов и крепежных точек.

Исполнение обозначено как mod.A. Это обозначение следует учитывать отдельно от общего названия модели: семейство JOG выпускалось в разных поколениях и модификациях, а оригинальные каталоги Yamaha показывают несколько вариантов выпускных труб для различных версий скутера. Колено нужно сравнить со снятой деталью по общей геометрии, положению фланца и способу соединения с глушителем. Совпадение только марки Yamaha, названия JOG и объема 50 см³ недостаточно для уверенного подбора.

Что проверить перед выбором

• Модификацию скутера: уточните полный индекс модели, год выпуска и тип установленной выпускной системы.
• Геометрию трубы: сопоставьте направление и радиус изгиба, расположение прямых участков и положение обоих концов.
• Крепление к выпуску: проверьте форму и ориентацию фланца, а также взаимное расположение крепежных отверстий.
• Соединение с глушителем: сравните посадочную часть трубы и способ ее стыковки с имеющейся системой.
• Свободное размещение: убедитесь, что колено не будет соприкасаться с кузовными деталями, колесом, проводкой и другими компонентами скутера.

Установка и обслуживание

Монтаж выполняют на остывшем двигателе после демонтажа поврежденной трубы и очистки сопрягаемых поверхностей. Перед сборкой осматривают крепеж, выпускную прокладку и соединение со стороны глушителя. В оригинальной схеме Yamaha JOG 50 прокладка выпускной трубы указана отдельной позицией, поэтому ее состояние необходимо оценить во время ремонта; наличие прокладки вместе с этим коленом не заявлено.

Сначала деталь устанавливают без окончательной затяжки, совмещая фланец и второй стык без перекоса. После проверки положения трубы крепления затягивают равномерно. Колено не следует притягивать болтами к несовпадающим точкам: такое напряжение может нарушить посадку и создать лишнюю нагрузку на соединения. После запуска двигателя проверяют места стыков на признаки утечки выхлопа, посторонний шум и контакт трубы с соседними деталями.

KOMATCU mod.A подходит для ремонта Yamaha JOG 50 только при совпадении конкретного исполнения выпускной системы. Тщательное сравнение со старым коленом до монтажа помогает избежать несовместимости и вернуть штатную схему соединения двигателя с глушителем без переделки креплений.
