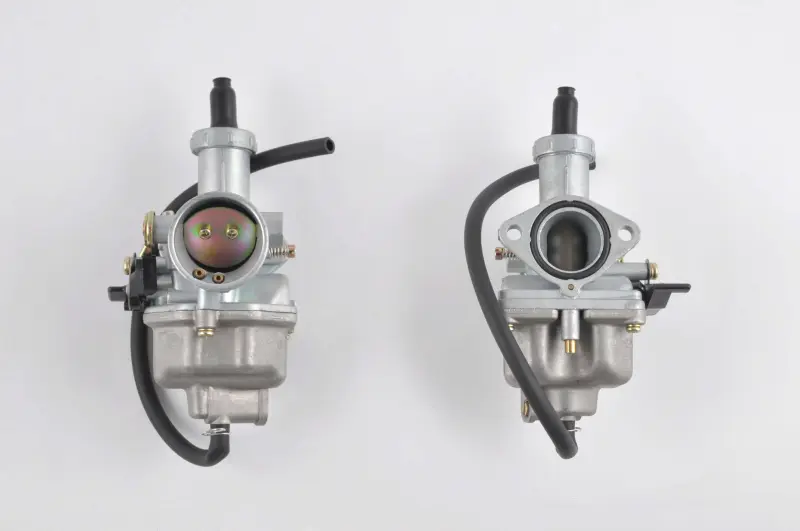

Карбюратор PZ26 для 4T CB/CG 125 с ручным обогатителем KOMATCU mod.A

Карбюратор PZ26 для четырехтактных двигателей CB/CG 125

Карбюратор KOMATCU mod.A предназначен для мотоциклетных четырехтактных двигателей семейства CB/CG 125, в топливной системе которых используется карбюратор типа PZ26. Он дозирует топливо и воздух, подготавливая смесь для запуска двигателя, холостого хода, набора оборотов и движения под нагрузкой. Ручное управление пусковым обогащением позволяет водителю самостоятельно выбирать режим холодного запуска и возвращать механизм в обычное положение после прогрева мотора.

Назначение и конструкция

В конструкции предусмотрены впускной канал с дроссельной заслонкой, поплавковая камера, топливные каналы, жиклеры, регулировочные элементы и рычаг ручного пускового управления. Поплавковая камера поддерживает запас топлива, а положение дроссельной заслонки изменяет количество смеси, поступающей во впускной тракт. Исправность каналов, жиклеров, заслонки и уплотнений напрямую влияет на уверенный запуск, устойчивые обороты без нагрузки и реакцию двигателя на поворот ручки газа.

Замена карбюратора может потребоваться при повреждении корпуса или посадочных частей, износе механизма заслонки, нарушении герметичности либо тогда, когда очистка и обслуживание старой детали уже не устраняют трудный запуск, провалы при разгоне и нестабильный холостой ход. Если причиной неполадки является только загрязнение каналов или жиклеров, перед покупкой нового карбюратора целесообразно оценить состояние установленной детали и возможность ее обслуживания.

Что проверить при подборе

• Тип двигателя: исполнение рассчитано на четырехтактные CB/CG 125 с карбюраторной системой питания.
• Обозначение карбюратора: новая деталь должна соответствовать типу PZ26, предусмотренному конструкцией мотоцикла.
• Крепление к впуску: сравните форму фланца, расположение крепежных отверстий и посадочный размер со снятым карбюратором.
• Соединение с воздушным фильтром: проверьте диаметр и расположение патрубка, чтобы соединение собиралось без перекоса и подсоса воздуха.
• Привод газа: сопоставьте крепление троса, его наконечник, рабочий ход и направление прокладки.
• Подключение шлангов: расположение топливного штуцера, дренажа и вентиляции должно подходить к компоновке конкретного мотоцикла.
• Пусковое управление: эта версия предусматривает ручное включение обогащения непосредственно на карбюраторе.

Обозначение CB/CG 125 описывает семейство применения, но не отменяет проверку фактической конфигурации мотоцикла. У разных выпусков и модификаций могут отличаться впускной патрубок, фильтрующее соединение, трос газа и доступное пространство возле рамы. Самый надежный способ подбора — сопоставить PZ26 и все точки подключения с ранее установленной деталью.

Установка и ввод в работу

Перед монтажом очищают сопрягаемые поверхности впускного патрубка и проверяют состояние прокладок. Соединение должно быть плотным: лишний воздух во впуске способен вызвать повышенные или плавающие обороты и затруднить настройку. Топливный шланг прокладывают без перегибов, а трос газа — без натяжения и контакта с горячими либо подвижными частями. После сборки заслонка должна открываться на полный ход и самостоятельно возвращаться при отпускании ручки.

При холодном запуске используют ручное пусковое обогащение, а по мере прогрева переводят его в обычное положение. Затем проверяют герметичность соединений, устойчивость холостого хода и отклик на газ. Окончательную регулировку выполняют с учетом состояния двигателя, воздушного фильтра, впуска и требований конкретной модели мотоцикла. Такой подход помогает установить PZ26 без случайного несоответствия и получить корректную работу системы питания во всех основных режимах.
