Комплект поршня JAWA 250 STD Ø65,00 мм, палец 18 мм, VCH

Комплект поршня JAWA 250 STD Ø65,00 мм

Комплект предназначен для ремонта цилиндро-поршневой группы мотоциклов JAWA 250. Поршень имеет номинальный диаметр 65,00 мм и рассчитан на установку с поршневым пальцем диаметром 18 мм. Обозначение STD указывает на стандартный размер. Такая деталь нужна при восстановлении двигателя, когда старый поршень, его канавки или сопряженные поверхности изношены и уже не обеспечивают нормальную работу вместе с цилиндром и кольцами.

Во время работы двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и через палец передает усилие на шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поддерживая необходимую компрессию. Состояние этих деталей влияет на запуск, устойчивость работы мотора, тягу и характер посторонних механических шумов. Установка согласованного комплекта позволяет одновременно заменить основные сопряженные детали поршневой группы, не подбирая кольца, палец и стопоры по отдельности.

Состав и основные параметры

• Назначение: ремонт поршневой группы двигателя JAWA 250.
• Размер поршня: STD, номинальный диаметр 65,00 мм.
• Диаметр поршневого пальца: 18 мм.

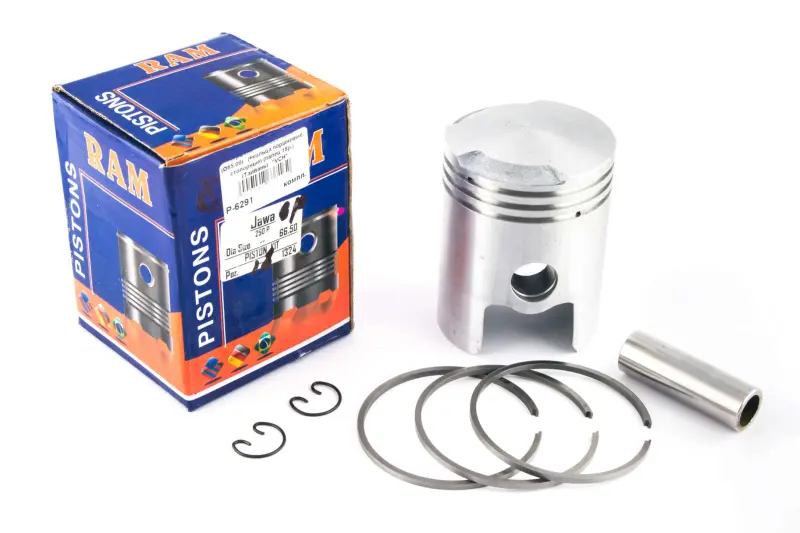

• Комплект: поршень, поршневые кольца, поршневой палец и стопорные кольца пальца.
• Исполнение: VCH, Тайвань.

Как правильно подобрать комплект

При выборе недостаточно ориентироваться только на рабочий объем мотоцикла. Перед заказом необходимо проверить модификацию двигателя, фактический диаметр цилиндра и диаметр пальца. Для этого старый поршень и цилиндр измеряют точным инструментом, а полученные значения сопоставляют с ремонтной документацией конкретного двигателя. Номинал 65,00 мм подходит только тогда, когда состояние и размер цилиндра позволяют использовать поршень STD. Если цилиндр ранее растачивался или имеет значительный износ, может потребоваться другой ремонтный размер.

Отдельно сравнивают высоту и форму старого поршня, расположение канавок под кольца, размеры пальца и конструкцию его фиксации. Модель JAWA 250 выпускалась в разных модификациях, поэтому совпадение диаметра само по себе не подтверждает полную взаимозаменяемость. Особенно внимательно следует проверять комплект при восстановлении мотоцикла с неизвестной историей ремонта: установленный ранее цилиндр или шатунная группа могут отличаться от первоначальной конфигурации.

Установка и подготовка двигателя

Монтаж выполняют после проверки цилиндра на износ, задиры и нарушение геометрии. Рабочую поверхность очищают, а тепловые и монтажные зазоры контролируют по требованиям руководства для соответствующей модели двигателя. Поршневые кольца устанавливают в предназначенные для них канавки без чрезмерного растягивания и перекручивания. При вводе поршня в цилиндр кольца аккуратно сжимают, чтобы не повредить их кромки и канавки.

Палец должен соединять поршень с шатуном без перекоса, а его стопорные кольца — полностью занять посадочные канавки. Направление установки поршня определяют по конструкции двигателя и заводским указаниям для конкретной модификации. Перед окончательной сборкой проверяют свободное перемещение деталей, правильность положения колец и отсутствие контакта, которого не предусматривает конструкция.

Комплект подходит для планового восстановления JAWA 250 и ремонта после снижения компрессии, появления выраженного износа поршня либо повреждения колец. Точная проверка цилиндра и сопряженных деталей перед монтажом помогает выбрать правильный размер и избежать повторной разборки двигателя.
