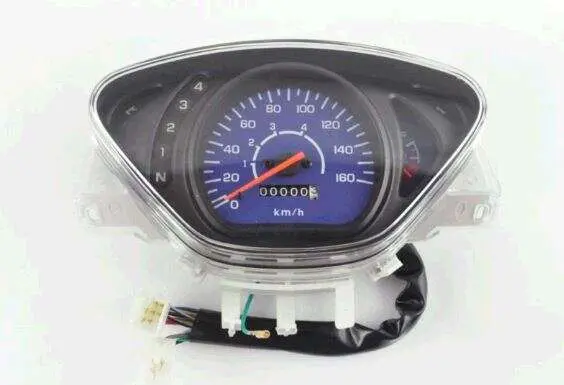

Панель приборов Active со спидометром 160 км/ч

Панель приборов Active со спидометром 160 км/ч

Панель предназначена для мопедов семейства Active и объединяет основные показания, необходимые водителю во время поездки. В центре расположен стрелочный спидометр с градуировкой до 160 км/ч, под ним — механический счетчик пробега. По сторонам находятся указатель включенной передачи и шкала уровня топлива. Такая компоновка позволяет контролировать скорость, пройденный путь, выбранную передачу и запас топлива на одном приборном щитке.

Показания и устройство панели

Крупная центральная шкала размечена в километрах в час и хорошо отделена от вспомогательных указателей. Слева предусмотрены позиции передач 1–4 и нейтрали N, поэтому водитель может проверить текущий режим коробки перед началом движения или переключением. Справа размещен стрелочный указатель уровня топлива. Счетчик пробега встроен в нижнюю часть спидометра и сохраняет привычный формат показаний без отдельного экрана.

Приборы закрыты общей прозрачной линзой и установлены в корпусе характерной для Active треугольной формы. Синяя центральная шкала, красная стрелка и светлые обозначения образуют контрастную разметку. С тыльной стороны выведен жгут проводов с разъемами для подключения панели к проводке мопеда. Панель поставляется как собранный приборный щиток, что удобно при замене поврежденного или неисправного штатного блока.

Что проверить при подборе

Название Active охватывает разные годы выпуска и модификации мопедов, поэтому перед заказом необходимо сопоставить новую панель со штатной деталью. В первую очередь сравнивают внешний контур корпуса и посадочного места, расположение креплений, конфигурацию разъемов, количество контактов и разводку проводов. Отдельно проверяют способ подключения привода спидометра и соответствие соединительной части штатному тросу либо предусмотренному на мопеде приводу.

• Диапазон шкалы: спидометр размечен от 0 до 160 км/ч.
• Контроль пробега: в центральный прибор встроен цифровой барабанный счетчик.
• Индикация передач: предусмотрены положения 1, 2, 3, 4 и нейтраль N.
• Контроль топлива: отдельный стрелочный указатель расположен справа.
• Формат: единая панель с корпусом, прозрачной линзой и выводами для подключения.

Совпадение только по общему названию модели недостаточно: внешне похожие приборные панели могут различаться креплениями и распиновкой. Цвет проводов полезно учитывать вместе с положением контактов, но не использовать как единственный критерий. Наиболее надежный способ выбора — сравнить обе панели с тыльной стороны и убедиться, что все соединения, точки фиксации и функции соответствуют конкретной модификации мопеда.

Замена и подключение

Замена панели актуальна при повреждении корпуса или прозрачной части, отказе стрелки спидометра, счетчика пробега, указателя топлива либо индикации передачи. Если перестало работать только одно показание, до установки следует проверить относящийся к нему датчик, привод, трос, контакты и проводку: неисправность может находиться вне приборного щитка.

Монтаж выполняют после отключения питания мопеда. Штатные разъемы отсоединяют без натяжения за провода, затем панель закрепляют в предусмотренных точках и подключают согласно схеме конкретной версии Active. До окончательной сборки проверяют работу подсветки, спидометра, счетчика, указателя топлива, нейтрали и всех положений передач. Правильный подбор по корпусу и подключениям позволяет восстановить привычный контроль основных параметров движения без переделки посадочного места.
