Головка цилиндра Yamaha JOG 50 / Stels 50 2T KOMATCU mod.A

Головка цилиндра Yamaha JOG 50 / Stels 50 2T KOMATCU mod.A

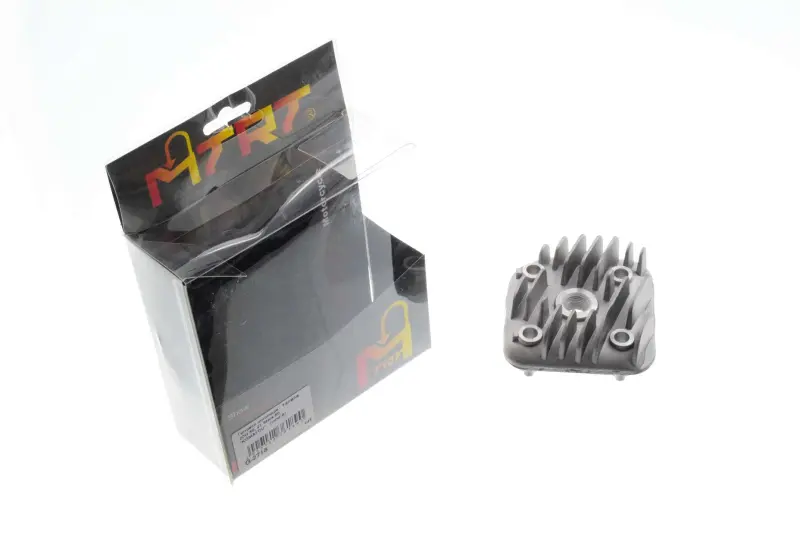

Головка цилиндра KOMATCU mod.A предназначена для двухтактных скутеров Yamaha JOG 50 и Stels 50. Деталь закрывает цилиндр со стороны камеры сгорания и образует ее верхнюю часть. В центральном отверстии устанавливается свеча зажигания, а наружные ребра увеличивают площадь отвода тепла от нагретой зоны двигателя. Такая головка нужна при ремонте штатной цилиндро-поршневой группы, если прежняя деталь повреждена и уже не обеспечивает нормальное прилегание к цилиндру.

Назначение и конструкция

В двухтактном двигателе эта головка не содержит клапанного механизма, распределительного вала, седел или направляющих клапанов. Она работает совместно с цилиндром, поршнем, свечой и уплотнением стыка. От состояния привалочной плоскости и камеры сгорания зависят плотность соединения, сохранение компрессии и отсутствие прорыва газов наружу. Развитое оребрение помогает рассеивать тепло во время движения, поэтому ребра должны оставаться целыми и не перекрываться грязью либо неправильно установленными деталями кожуха охлаждения.

Замена может потребоваться после перегрева, механического повреждения, деформации плоскости, появления трещины или разрушения резьбы свечного отверстия. Поводом для разборки также бывают следы прорыва газов в месте соединения с цилиндром. Перед установкой новой головки следует проверить и сам цилиндр: исправная новая деталь не устранит потерю компрессии, вызванную износом поршня, колец, рабочей поверхности цилиндра или повреждением прокладки.

Что проверить при подборе

• Тип двигателя: головка рассчитана на конфигурацию 2T; она не предназначена для четырехтактной головки с клапанами и газораспределительным механизмом.
• Модель применения: заявленная совместимость относится к Yamaha JOG 50 и Stels 50, однако перед покупкой необходимо учитывать конкретную модификацию двигателя.
• Геометрия крепления: сравните межцентровое расположение четырех крепежных отверстий, наружный контур и посадку на шпильки со снятой головкой.
• Сторона камеры сгорания: должны совпадать форма внутреннего углубления, диаметр сопряжения с цилиндром и положение свечного отверстия.
• Окружающие детали: проверьте свободное размещение свечи, колпачка и штатного кожуха охлаждения после сборки.

Название JOG объединяет несколько поколений и вариантов моторов, поэтому одного обозначения скутера для точного выбора недостаточно. Не следует переносить совместимость с версии JOG 50 на головки для увеличенного объема: внешне близкие детали могут отличаться камерой сгорания и посадочными размерами. Надежнее всего сопоставить новую головку со старой деталью и параметрами установленного цилиндра до начала сборки.

Рекомендации по установке

Монтаж выполняют на остывшем и очищенном двигателе. Привалочные поверхности цилиндра и головки должны быть чистыми, ровными и без остатков старого уплотнения. Одновременно проверяют состояние шпилек, резьбы, свечи и прокладки, подобранной для конкретной цилиндро-поршневой группы. Головку устанавливают без перекоса, а крепеж затягивают крест-накрест в несколько приемов с моментом, указанным в руководстве для соответствующего двигателя. Чрезмерная или неравномерная затяжка способна деформировать плоскость и нарушить уплотнение стыка.

После сборки необходимо убедиться, что свеча установлена корректно, элементы охлаждения собраны без помех, а двигатель проворачивается свободно. При первом запуске контролируют соединение головки с цилиндром, отсутствие постороннего шума и следов выхода газов. Правильный подбор по мотору и геометрии посадки позволяет использовать эту головку для штатного ремонта двухтактного двигателя Yamaha JOG 50 или Stels 50 без необоснованной замены других деталей ЦПГ.
