Головка цилиндра KOMATCU mod.A для Active 110, Ø52, в сборе со свечой

Головка цилиндра KOMATCU mod.A для Active 110, Ø52

Головка цилиндра в сборе предназначена для ремонта двигателя мопеда Active 110 с цилиндром Ø52. Деталь закрывает цилиндр сверху, образует верхнюю часть камеры сгорания и служит основанием для клапанного механизма. Комплектный формат удобен при замене поврежденной или значительно изношенной головки: основные детали верхней части двигателя не приходится по отдельности переносить со старого корпуса.

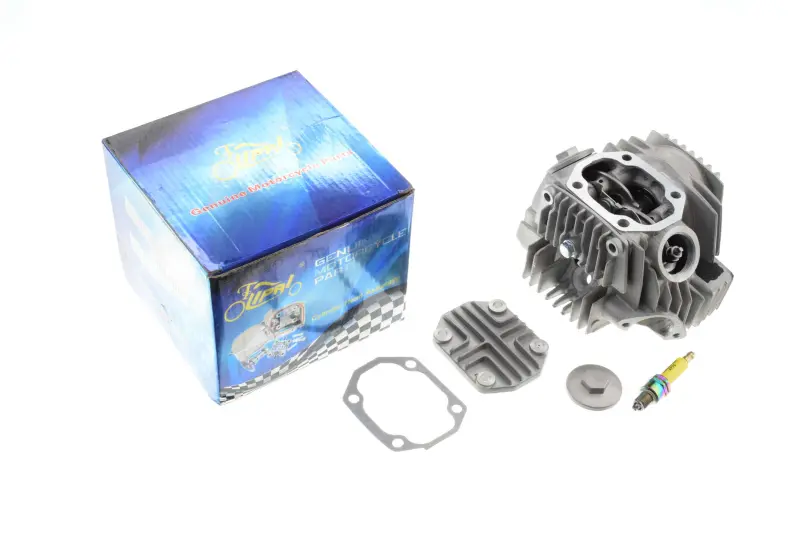

Модель относится к исполнению mod.A и поставляется со свечой зажигания. В комплект также входят крышки и прокладка головки. Ребристый корпус увеличивает площадь отвода тепла от зоны камеры сгорания, а собранный клапанный механизм сокращает объем подготовительных операций перед монтажом. Такая головка подходит для ремонта после перегрева, нарушения герметичности клапанов, повреждения привалочной плоскости или износа деталей газораспределительного механизма.

Назначение и критерии подбора

Основные ориентиры при выборе — модель мопеда Active 110, диаметр цилиндра Ø52 и конструктивное исполнение mod.A. Одного совпадения рабочего объема двигателя недостаточно: перед заказом необходимо сопоставить старую головку по расположению крепежных отверстий, форме камеры сгорания, посадке цилиндра, конфигурации клапанного механизма, положению впускного и выпускного каналов, месту установки свечи и форме крышек. Особенно внимательно нужно сравнивать детали, если двигатель ранее ремонтировался или на нем уже установлена нештатная цилиндро-поршневая группа.

Обозначение Ø52 относится к сопряжению с цилиндром соответствующего диаметра. Не следует выбирать головку только по внешнему сходству: близкие по виду детали для двигателей семейства Active могут различаться диаметром, геометрией каналов и исполнением отдельных посадочных мест. Старая головка и цилиндр дают наиболее надежный набор контрольных точек для подбора.

Когда требуется замена

Поводом для диагностики головки становятся снижение компрессии, затрудненный запуск, нестабильная работа двигателя, следы прорыва газов в зоне прокладки, повреждение резьбы свечи, трещины, деформация плоскости либо износ седел и направляющих клапанов. Эти признаки могут иметь и другие причины, поэтому перед ремонтом проверяют состояние цилиндра, поршневой группы, клапанов, привода газораспределения и сопрягаемых поверхностей. Замена головки в сборе позволяет комплексно восстановить верхнюю часть двигателя, когда ремонт старого корпуса и клапанного механизма нецелесообразен.

Подготовка к установке

Монтаж выполняют на очищенные и проверенные сопрягаемые поверхности. До сборки следует удалить остатки прежней прокладки, осмотреть цилиндр и крепеж, убедиться в свободном прохождении масляных каналов и сопоставить все отверстия без принудительной подгонки. Крепеж затягивают равномерно, в установленной для конкретного двигателя последовательности и с моментом из его сервисных данных.

После установки выставляют фазы газораспределения и регулируют клапанные зазоры по требованиям двигателя Active 110. Перед первым запуском вручную проворачивают коленчатый вал и проверяют, что клапанный механизм движется без заеданий, а поршень не соприкасается с клапанами. Затем контролируют герметичность соединений, отсутствие посторонних шумов и стабильность работы двигателя. Правильный подбор по Ø52 и исполнению mod.A, аккуратная подготовка поверхностей и точная регулировка определяют результат ремонта.
