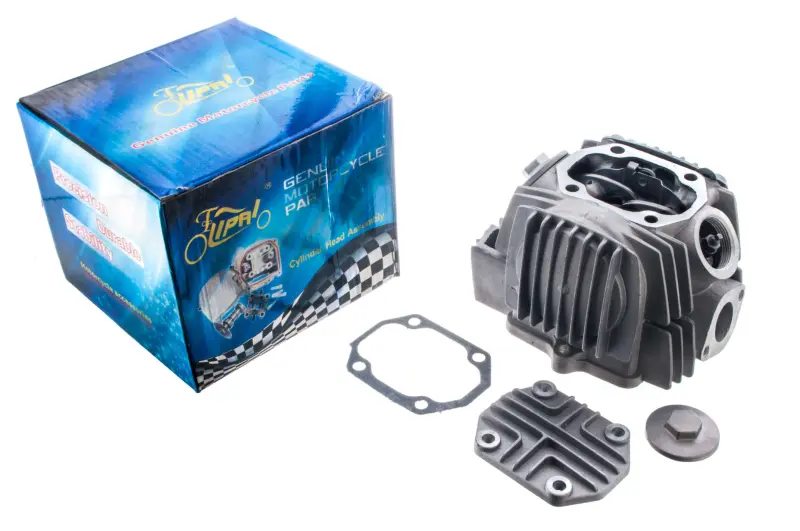

Головка цилиндра Active 110 Ø52,4 в сборе KOMATCU mod.A

Головка цилиндра Active 110 Ø52,4 в сборе KOMATCU mod.A

Головка цилиндра предназначена для ремонта двигателя мопеда Active 110 с цилиндром Ø52,4 мм. Она устанавливается в верхней части цилиндра, закрывает камеру сгорания и служит корпусом для клапанного механизма. Исполнение в сборе удобно при восстановлении мотора после повреждения корпуса головки, износа клапанной части или нарушения герметичности: вместо подбора разрозненных деталей мастер получает собранную основу для последующей установки и регулировки.

Назначение и особенности конструкции

Модель mod.A рассчитана на конкретную конфигурацию двигателя Active 110. Наружные ребра увеличивают площадь поверхности головки и участвуют в отводе тепла во время работы мотора. Конструкция предусматривает камеру сгорания, клапанные каналы, посадочное место распредвала, боковые отверстия и съемные крышки для доступа при обслуживании. Такая компоновка характерна для горизонтальных четырехтактных двигателей семейства Active, однако одного обозначения 110 см³ для выбора недостаточно.

Головка влияет на герметичность цилиндра, наполнение камеры топливовоздушной смесью и выпуск отработавших газов. Поводом для ее замены могут стать трещины корпуса, повреждение привалочной плоскости, износ седел или направляющих клапанов, дефекты резьбовых отверстий и последствия перегрева. Перед решением о замене двигатель следует продиагностировать: падение компрессии, посторонний шум в клапанном механизме или нестабильная работа могут иметь несколько причин и сами по себе не определяют неисправность головки.

Что проверить при подборе

• Модель двигателя: деталь выбирается для Active 110; название мопеда необходимо сопоставить с фактической конфигурацией установленного мотора.
• Диаметр: основной заявленный размер — Ø52,4 мм. Он должен соответствовать цилиндру и используемой цилиндро-поршневой группе.
• Исполнение: обозначение mod.A нужно учитывать при сравнении со старой головкой, особенно если для одной модели применялись разные версии.
• Присоединительная геометрия: сравните расположение шпилек и крепежных отверстий, контур привалочной плоскости, форму каналов, положение впуска и выпуска.
• Клапанный привод: проверьте компоновку распредвала, коромысел, крышек и привода газораспределения. Внешнее сходство головок не подтверждает их взаимозаменяемость.

Установка и подготовка к работе

Монтаж выполняют на очищенные и проверенные сопрягаемые поверхности. До сборки необходимо убедиться, что плоскость цилиндра не повреждена, каналы свободны от загрязнений, а резьба шпилек и крепежа исправна. Уплотнения подбирают под конкретный двигатель и состояние соединений; наличие отдельных деталей в наборе следует проверять перед началом ремонта.

После установки выставляют фазы газораспределения и регулируют клапанные зазоры по требованиям двигателя Active 110. Крепеж затягивают в установленной изготовителем последовательности и с предусмотренным моментом. Перед первым запуском коленчатый вал полезно провернуть вручную, контролируя свободное движение механизма и отсутствие контакта клапанов с поршнем. Финальная проверка включает герметичность соединений, отсутствие посторонних звуков и нормальную работу мотора после прогрева.

Эта головка подходит для планового восстановления или капитального ремонта только при совпадении версии Active 110, размера Ø52,4 мм и всей присоединительной геометрии. Самый надежный способ выбора — сопоставить новую и снятую детали по форме камеры, отверстиям, каналам, крышкам и устройству клапанного привода до начала монтажа.
