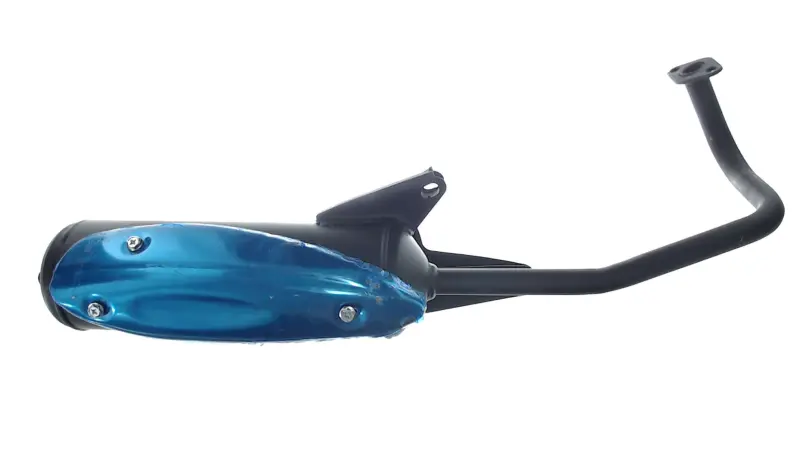

Глушитель в сборе KOMATCU mod.A для GY6 50 Navigator 4T

Глушитель KOMATCU mod.A для GY6 50 Navigator

Глушитель в сборе предназначен для выпускной системы китайских скутеров с четырехтактным двигателем GY6 объемом 50 см³. Модельная конфигурация рассчитана на GY6 50 и скутеры семейства Navigator, включая Viper Navigator и Zongshen Navigator. Деталь принимает отработавшие газы от двигателя, направляет их по выпускной трубе и уменьшает шум выхлопа. Это готовая основа для восстановления штатной выпускной системы при повреждении или износе прежнего глушителя.

Конструкция и назначение

Исполнение «в сборе» объединяет изогнутую выпускную трубу, корпус глушителя и приварной установочный кронштейн в одной конфигурации. На входе трубы предусмотрен плоский фланец с двумя крепежными отверстиями для соединения с выпускным каналом двигателя. Кронштейн служит для фиксации корпуса на раме или штатной опоре скутера, а наружный защитный экран закрывает часть корпуса со стороны открытой поверхности. Такая компоновка позволяет заменять основную часть выпуска целиком, не подбирая отдельно трубу и корпус.

Исправный глушитель нужен не только для более тихой работы скутера. Герметичный выпуск направляет газы по предусмотренному тракту и не допускает их выхода через прогоревшие участки либо неплотное соединение у двигателя. Поводом для замены становятся прогар корпуса или трубы, трещины возле сварных соединений, деформация крепления, выраженная коррозия, резкое усиление звука и следы утечки в местах стыков. Перед установкой стоит осмотреть также резьбу шпилек, состояние крепежа и уплотнения выпускного соединения.

Подбор для конкретного скутера

Обозначение GY6 описывает семейство техники, внутри которого встречаются различия в раме, облицовке и расположении точек крепления. Поэтому одного совпадения рабочего объема недостаточно. Для правильного выбора следует одновременно проверить четырехтактное исполнение двигателя, модель Navigator, форму изгиба трубы, ориентацию входного фланца, положение кронштейна и расстояние между крепежными точками. Особенно внимательно нужно сравнить новую деталь со старой, если на скутере ранее менялись двигатель, рама или элементы выпускной системы.

• Тип техники: китайские скутеры GY6 50 и совместимые версии Navigator.
• Тактность: четырехтактный двигатель.
• Рабочий объем: 50 см³.
• Совместимые обозначения двигателя: 139QMA/1P39QMA и 139QMB/1P39QMB.
• Подтвержденные модели: Viper Navigator, GY6 50 и Zongshen Navigator.
• Исполнение: глушитель с выпускной трубой и установочным кронштейном, mod.A.

Что проверить перед монтажом

До начала работ приложите глушитель к штатным точкам без окончательной затяжки. Входной фланец должен ровно садиться к выпускному каналу, труба — проходить по предусмотренной траектории, а кронштейн — совмещаться с опорой без принудительного изгиба и перекоса. Не следует притягивать несовпадающие крепления болтами: постоянное напряжение способно привести к трещине трубы или сварного шва. Одновременно проверьте, остается ли достаточный зазор до колеса, пластика, проводки и других деталей скутера.

Монтаж выполняют на остывшем двигателе. Соединительные поверхности очищают от нагара и остатков прежнего уплотнения, после чего используют исправное уплотнение подходящего типа. Сначала крепеж наживляют во всех точках, выравнивают положение выпуска и только затем равномерно затягивают соединения. После первого запуска проверяют стык у двигателя и соединения на отсутствие прорыва газов, постороннего дребезга и контакта корпуса с соседними деталями.

KOMATCU mod.A подходит для ремонта штатной выпускной системы GY6 50 Navigator, когда подтверждены двигатель и геометрия креплений. Точная сверка конфигурации старого глушителя перед заказом помогает учесть различия между версиями скутеров и установить деталь без переделки штатных опор.
