Стопорная гайка корзины сцепления Delta 125 28/12,5 мм KOMATCU mod.A

Стопорная гайка корзины сцепления Delta 125

Деталь предназначена для фиксации корзины сцепления в двигателе мопеда Delta 125. Такое крепление удерживает корзину в предусмотренном положении на валу и поэтому должно точно соответствовать месту установки. Исполнение KOMATCU mod.A имеет наружный диаметр 28 мм и внутренний диаметр 12,5 мм. Эти размеры относятся к основным параметрам подбора и позволяют отличить гайку от похожего крепежа для других вариантов сцепления.

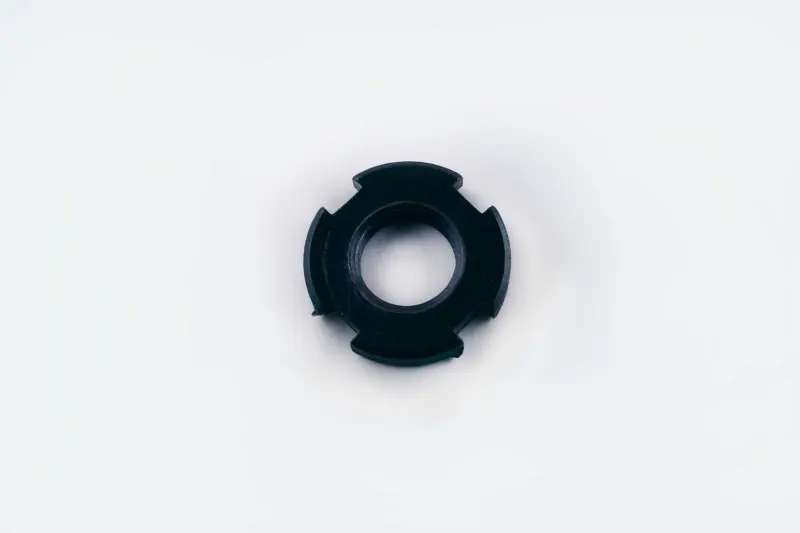

Гайка выполнена в виде круглой детали с центральным резьбовым отверстием и четырьмя наружными выступами для зацепления монтажного инструмента. Такая форма отличается от обычной шестигранной гайки: для снятия и затяжки требуется приспособление, соответствующее расположению выступов. Правильный инструмент прикладывает усилие к предусмотренным участкам и помогает не повредить края детали во время обслуживания сцепления.

Что проверить при подборе

• Назначение: крепление корзины сцепления мопеда Delta 125.
• Наружный диаметр: 28 мм.
• Внутренний диаметр: 12,5 мм.
• Исполнение: KOMATCU mod.A.
• Форма: круглая гайка с четырьмя наружными зонами зацепления.

Перед заказом необходимо сопоставить обе размерные величины, форму наружного профиля и конфигурацию посадочного места со снятой деталью. Одного упоминания Delta 125 недостаточно, поскольку на технике одной серии могут встречаться разные моторы, корзины и варианты крепежа. Если старая гайка доступна, измеряют ее наружный диаметр и размер центрального отверстия, а также сравнивают количество и расположение выступов. Проверять следует и ответную резьбу на валу: поврежденные витки нельзя исправить установкой новой гайки.

Когда требуется замена

Новую гайку устанавливают при повреждении резьбы, деформации круглого корпуса, сколах или смятии наружных выступов, а также после обнаружения ненормального люфта крепления корзины. Изношенные зоны зацепления мешают инструменту надежно удерживать деталь и не позволяют контролируемо выполнить монтаж. Повторное использование крепежа с заметной деформацией может затруднить последующее обслуживание и ухудшить посадку корзины.

Перед монтажом очищают сопрягаемую резьбу и посадочные поверхности от загрязнений и остатков старых составов. Корзину надежно удерживают подходящим приспособлением, чтобы усилие не передавалось через диски и соседние детали. Гайку сначала наживляют вручную без перекоса: она должна проходить по резьбе свободно, без закусывания. Затем используют инструмент, который одновременно входит в предусмотренные наружные участки. Порядок фиксации и усилие затяжки выбирают по сервисным данным конкретного двигателя, а не по универсальному значению для крепежа похожего размера.

После сборки проверяют правильность посадки корзины, отсутствие ненормального осевого люфта и свободное действие механизма сцепления. Если гайка не садится на штатное место, туго идет с первых витков или ее выступы не совпадают с инструментом, продолжать затяжку нельзя: это признаки несоответствия либо повреждения резьбы. Точная сверка размеров 28 и 12,5 мм до начала ремонта помогает выбрать подходящее исполнение и избежать повторной разборки двигателя.
