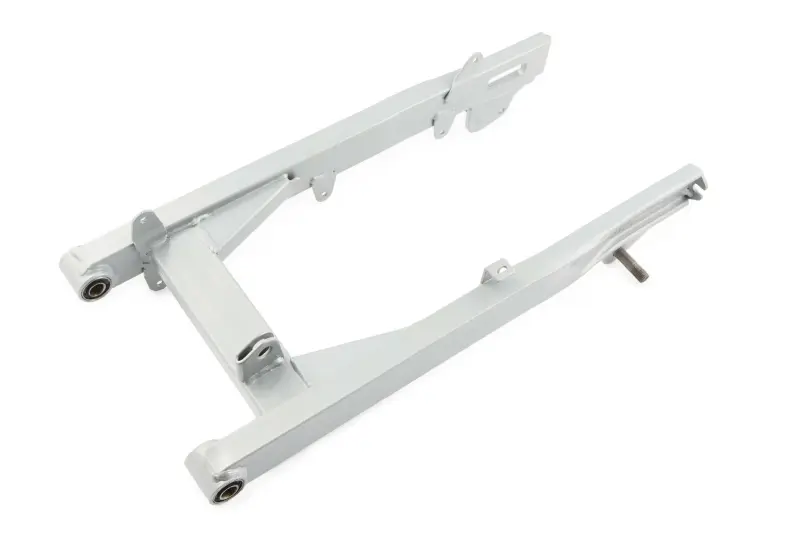

Задняя маятниковая вилка Active KOMATCU (mod.A)

Задняя маятниковая вилка Active KOMATCU (mod.A)

Деталь предназначена для ремонта задней подвески мопеда Active соответствующей модификации. Маятниковая вилка соединяется с рамой через передние опорные посадки, удерживает ось заднего колеса и перемещается относительно точки крепления при работе подвески. От ее геометрии и состояния посадочных зон зависят положение колеса, направление цепи и отсутствие нежелательного бокового люфта.

Назначение и конструкция

Вилка выполнена в форме жесткой пространственной конструкции с двумя продольными плечами и поперечной частью. Спереди расположены круглые посадочные места для соединения с рамой, а на задних окончаниях плеч предусмотрены зоны установки оси колеса. Конструкция также включает приварные крепежные элементы, необходимые для сопряжения с деталями конкретной версии ходовой части. Такое исполнение позволяет вилке одновременно удерживать заднее колесо и воспринимать нагрузки, возникающие при разгоне, торможении и движении по неровной дороге.

Обозначение Active KOMATCU (mod.A) указывает на конкретный вариант детали. В семействе мопедов Active встречаются маятники с отличиями в форме плеч, расположении кронштейнов, ширине переднего крепления и конфигурации задних посадок. Поэтому принадлежность техники к серии Active сама по себе недостаточна: перед покупкой нужно сопоставить старую вилку с этой версией по всем точкам соединения.

Когда требуется замена

Маятник проверяют после удара в заднее колесо, падения, появления перекоса колеса или заметного бокового люфта подвески. Основанием для замены могут быть трещины около сварных соединений, деформация плеч, повреждение мест крепления оси либо износ передних посадок, который невозможно устранить обслуживанием сопряженных деталей. Эксплуатация деформированной вилки затрудняет правильную установку колеса и регулировку цепи, а также способна вызывать неравномерное положение шины относительно рамы.

Перед окончательным решением стоит проверить не только сам маятник, но и его ось, втулки или другие опорные детали, крепеж заднего колеса и механизм натяжения цепи. Люфт или стук не всегда вызван одной деталью. Комплексная проверка помогает определить причину неисправности и не переносить изношенные сопряжения на новую вилку.

Как проверить совместимость

• Модель и модификация: ориентируйтесь на Active и исполнение KOMATCU mod.A, не подменяя его внешне близким маятником другой версии.
• Переднее крепление: сравните общую ширину поперечной части, диаметр и расположение круглых посадок, а также способ установки оси маятника.
• Задние посадки: сопоставьте расстояние между плечами, форму окончаний и положение зон для оси колеса.
• Кронштейны: проверьте количество, форму и расположение всех приварных креплений относительно старой детали.
• Общая геометрия: сравните длину плеч, их изгибы и положение поперечных участков. Совпадение только нескольких отверстий не подтверждает полную совместимость.

Установка и контроль после ремонта

Монтаж выполняют на очищенных и проверенных сопрягаемых деталях. До сборки осматривают ось маятника, опорные посадки рамы, втулки, крепеж колеса и детали регулировки цепи. Крепеж затягивают с учетом требований конкретного мопеда: вилка должна двигаться в предусмотренном диапазоне без заедания, чрезмерного бокового люфта и контакта с рамой.

После установки необходимо выставить заднее колесо без перекоса, отрегулировать натяжение цепи и убедиться, что положения регулировочных деталей с обеих сторон согласованы. Затем проверяют свободное вращение колеса, работу подвески и надежность всех соединений. Повторный контроль после короткой пробной поездки позволяет своевременно обнаружить ослабление крепежа или неправильную регулировку.

Эта задняя маятниковая вилка подходит для ремонта мопеда Active только при совпадении исполнения mod.A и монтажной геометрии. Сопоставление снятой детали по передним посадкам, задней оси, кронштейнам и форме плеч — наиболее надежный способ выбрать нужную версию без переделки креплений.
