Вал переключения передач 4T CG125/150 KOMATCU mod.A

Вал переключения передач 4T CG125/150 KOMATCU mod.A

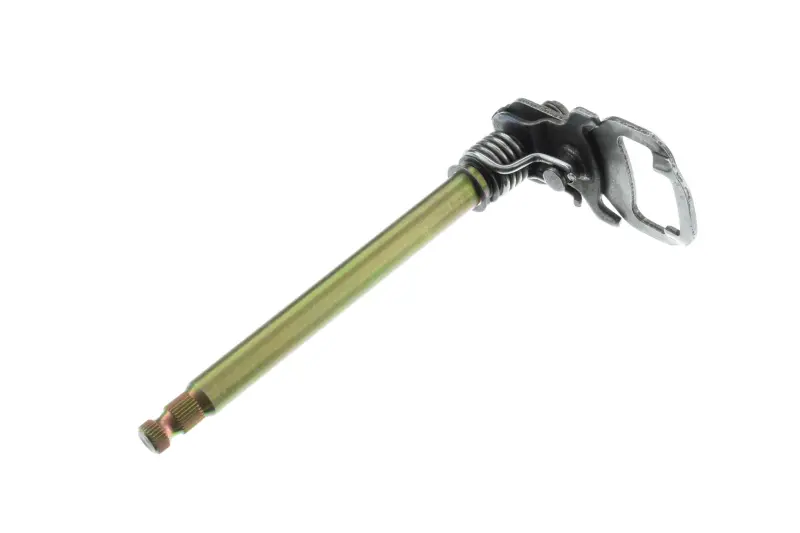

Вал переключения передач KOMATCU — ремонтная деталь для мотоциклетных четырёхтактных двигателей семейства CG125/150. Он работает в механизме выбора передач и передаёт движение от наружной лапки к внутреннему механизму коробки. Исправный вал обеспечивает непосредственную связь между нажатием на лапку и выбором следующей передачи или нейтрали.

Эта деталь выполнена в варианте mod.A. На наружном конце расположены шлицы, на которых закрепляется лапка переключения. В конструкцию также входят возвратная пружина и рабочая часть механизма переключения. Такое устройство позволяет валу принимать усилие от лапки, воздействовать на механизм выбора передач и возвращаться в исходное положение после переключения.

Замена требуется, если прежний вал деформирован, имеет повреждённые шлицы, заметно люфтит в посадочном месте или перестал нормально передавать движение от лапки. На необходимость ремонта также могут указывать чрезмерный свободный ход лапки, её неполный возврат в обычное положение и неточный выбор передач. В подобных случаях важно проверить весь узел, поскольку на его работу влияют не только вал, но и лапка, пружина, сопряжённые элементы механизма и состояние посадочных мест.

Подбор детали

Обозначение двигателя CG125 или CG150 — важный, но не единственный критерий выбора. В разных модификациях двигателей и коробок могут применяться похожие по назначению валы с отличиями в конструкции. Поэтому перед заказом сопоставьте новую деталь со снятым валом и убедитесь, что исполнение механизма совпадает.

При сравнении обратите внимание на форму рабочей части, расположение возвратной пружины, конфигурацию упоров и шлицевой наружный конец. Отдельно проверьте соответствие варианту mod.A. Сопоставлять нужно именно конструктивные элементы вала, поскольку одного внешнего сходства или совпадения семейства двигателя недостаточно для точного подбора ремонтной детали.

Установка и проверка

Перед монтажом осмотрите посадочные места и детали, которые работают вместе с валом. Лапка должна устанавливаться на шлицевой конец без несоответствия соединения, а пружина и рабочая часть — располагаться так же, как в подходящем механизме исходного исполнения. Если на сопряжённых элементах обнаружены повреждения или выраженный износ, их состояние необходимо учитывать при сборке.

После установки проверьте движение лапки, её возврат и работу механизма выбора передач. Вал должен передавать перемещение к внутренней части коробки без чрезмерного свободного хода. Такая проверка позволяет оценить правильность сборки до дальнейшей эксплуатации техники.

Характеристики

• Тип детали: вал переключения передач;
• Производитель: KOMATCU;
• Применение: мотоциклетные четырёхтактные двигатели CG125/150;
• Исполнение: mod.A;
• Соединение с лапкой: шлицевое;
• Элемент конструкции: возвратная пружина.

Этот вал выбирают для ремонта механизма переключения и замены повреждённой или изношенной детали. Точное сравнение со снятым валом помогает определить соответствие конкретной коробке передач и установить деталь без изменения конструкции механизма.
