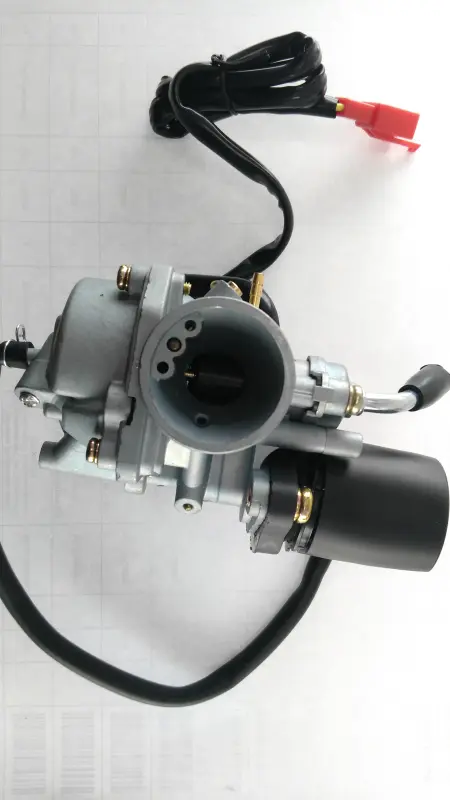

Карбюратор для скутера Stels 50 2T с пусковым обогатителем

Карбюратор для Stels 50 с двухтактным двигателем

Карбюратор предназначен для скутеров Stels 50 с двухтактным двигателем. Он дозирует топливо, смешивает его с воздухом и подает подготовленную смесь во впуск двигателя. От исправности этой детали зависят уверенный запуск, устойчивые обороты после прогрева, реакция на поворот ручки газа и работа мотора под нагрузкой. Карбюратор подходит для ремонта топливной системы, когда очистка и регулировка установленной детали уже не устраняют неисправность либо ее корпус, заслонка, поплавковый механизм или посадочные соединения изношены.

Конструкция и назначение

Это поплавковый карбюратор в сборе с дроссельным механизмом и пусковым обогатителем. Поплавковая камера поддерживает запас топлива, жиклеры дозируют его на разных режимах, а положение дросселя изменяет количество смеси, поступающей в двигатель. Пусковой обогатитель подключается двухконтактным разъемом и участвует в подготовке смеси во время холодного запуска. Такая компоновка соответствует распространенной схеме питания двухтактных скутеров Stels 50.

Необходимость замены часто проявляется затрудненным запуском, неустойчивым холостым ходом, провалами при наборе оборотов, переливом топлива или невозможностью добиться нормальной работы регулировкой. Однако похожие симптомы могут быть связаны с воздушным и топливным фильтрами, состоянием шлангов, впускного патрубка или пускового обогатителя. Перед установкой нового карбюратора стоит проверить эти детали, чтобы устранить причину неисправности, а не только ее внешние признаки.

Как проверить совместимость

Обозначение Stels 50 объединяет технику и карбюраторы разных исполнений, поэтому одной модели скутера для точного выбора недостаточно. На машинах этого семейства могут различаться диаметр жиклеров, крепление троса газа и тип пускового обогатителя. Сравните новый карбюратор со снятой деталью до начала монтажа.

• Тип двигателя: карбюратор рассчитан на двухтактное исполнение Stels 50; его не следует подбирать вместо детали для четырехтактного мотора.
• Посадочные соединения: проверьте форму и размеры сторон, соединяемых с впускным патрубком и патрубком воздушного фильтра.
• Привод дросселя: должны совпадать способ крепления троса, форма наконечника и требуемый ход механизма.
• Пусковой обогатитель: сравните его конструкцию, расположение и разъем подключения с установленным вариантом.
• Шланги и штуцеры: сопоставьте количество, назначение, расположение и диаметр всех подключений. Шланги после монтажа не должны перегибаться, натягиваться или касаться горячих частей.

Установка и первичная проверка

Работы выполняют на остывшем двигателе в проветриваемом месте. Перед снятием перекрывают поступление топлива, освобождают хомуты воздушного и впускного патрубков, отсоединяют трос газа, разъем обогатителя и подключенные шланги. Их расположение удобно зафиксировать заранее. Открытые патрубки необходимо защитить от грязи: даже мелкие частицы способны засорить дозирующие каналы и жиклеры.

При монтаже проверяют состояние хомутов, патрубков и уплотнений. Соединения со стороны фильтра и впуска должны быть плотными, поскольку подсос воздуха нарушает состав смеси и вызывает нестабильные обороты. Трос газа прокладывают без резких изгибов и регулируют так, чтобы заслонка перемещалась свободно и полностью возвращалась при отпущенной ручке. Разъем пускового обогатителя соединяют без натяжения проводов.

После установки контролируют отсутствие подтеканий, свободный ход газа, запуск и холостой ход. Окончательную настройку выполняют на прогретом двигателе с исправным воздушным фильтром. Жиклеры и регулировочные винты не следует переставлять или изменять без необходимости: первоначально лучше проверить герметичность соединений, правильность подключения шлангов и соответствие выбранного карбюратора снятой детали.
