Шатун ИЖ Юпитер JING mod.A с втулкой, нижним пальцем и шайбами

Шатун ИЖ Юпитер JING mod.A с втулкой, нижним пальцем и шайбами

Комплект предназначен для ремонта кривошипно-шатунного механизма двигателя мотоцикла ИЖ Юпитер. Шатун соединяет поршень с коленчатым валом: верхняя головка взаимодействует с поршневым пальцем, а нижняя устанавливается на палец кривошипа. Благодаря этому возвратно-поступательное движение поршня преобразуется во вращение коленвала. Деталь постоянно воспринимает переменные нагрузки, поэтому состояние обеих головок, посадочных поверхностей и самого стержня непосредственно влияет на работу отремонтированного механизма.

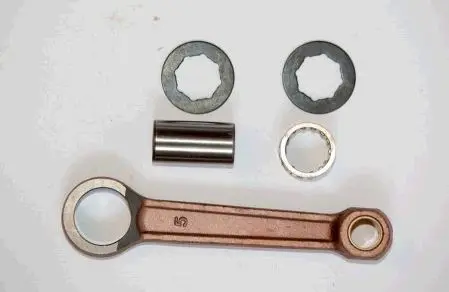

Эта позиция выполнена во втулочном варианте и имеет обозначение JING mod.A. В комплект входят один шатун, втулка, нижний палец и шайбы. Нижний палец используется при соединении нижней головки с щеками коленчатого вала, а шайбы устанавливаются при сборке кривошипа. Втулочная конструкция верхней головки рассчитана на сопряжение с поршневым пальцем. Такой вариант нельзя смешивать с исполнением верхней головки под игольчатый сепаратор: перед заказом необходимо определить, какая конструкция предусмотрена в ремонтируемом двигателе.

Когда требуется замена шатуна

Основанием для ремонта могут быть заметный люфт в головках, стук со стороны кривошипного механизма, задиры на сопрягаемых поверхностях, повреждение втулки, следы перегрева или деформация стержня. Окончательное решение принимают после разборки коленвала и измерения посадок. Установка нового шатуна без проверки пальцев, щек и остальных сопрягаемых деталей не устраняет износ всего соединения, поэтому дефектовку выполняют комплексно.

Что проверить при подборе

• Модель техники. Комплект предназначен для семейства мотоциклов ИЖ Юпитер, однако конкретную модификацию двигателя следует сверить до начала ремонта.
• Тип верхней головки. Для этой позиции предусмотрена втулка. Если в старом соединении применен сепаратор, нужен соответствующий вариант шатуна.
• Присоединительные размеры. Сравните межосевое расстояние, ширину обеих головок, диаметры отверстий, параметры нижнего пальца и толщину шайб со снятыми деталями либо ремонтной документацией конкретного двигателя.
• Количество деталей. Позиция содержит один шатунный комплект. Двигатель ИЖ Юпитер двухцилиндровый, поэтому при полном восстановлении коленвала заранее определите, требуется один комплект или замена деталей для обоих цилиндров.
• Состояние сопряжений. Щеки коленвала, поршневой палец и посадочные места не должны иметь повреждений, способных нарушить требуемый зазор или соосность после сборки.

Особенности установки

Замена шатуна связана с разборкой и последующей запрессовкой коленчатого вала. Для работы нужны измерительный инструмент, пресс и приспособления, позволяющие собрать кривошип без перекоса. Перед монтажом очищают посадочные поверхности и каналы смазки, проверяют состояние всех сопрягаемых деталей, затем устанавливают нижний палец и шайбы в предусмотренном порядке. Ударная установка без контроля положения деталей может повредить посадки и затруднить точную центровку.

После запрессовки проверяют свободное движение шатуна, осевой и радиальный зазоры, взаимное положение щек, соосность и биение собранного коленвала. Втулку верхней головки также контролируют по посадке поршневого пальца: соединение должно соответствовать ремонтным требованиям выбранной модификации двигателя. До окончательной сборки полезно оценить обе шатунные позиции коленвала, даже если первоначально неисправность обнаружена только с одной стороны.

JING mod.A подходит для восстановления ИЖ Юпитер со штатной втулочной схемой верхней головки. Комплект объединяет основные детали одной шатунной позиции и рассчитан на установку во время полноценного ремонта коленвала с обязательным измерением сопряжений и последующей центровкой.
