Сайлентблок амортизатора ИЖ 10 мм JING mod.A

Сайлентблок амортизатора ИЖ 10 мм JING mod.A

Сайлентблок предназначен для шарнирного крепления амортизатора на мотоциклах ИЖ Планета и ИЖ Юпитер. Деталь устанавливается в проушину амортизатора и образует упругое соединение с крепежом. Такое соединение помогает ограничить передачу вибраций через точку крепления и исключает непосредственный контакт крепежного болта с эластичной частью сайлентблока.

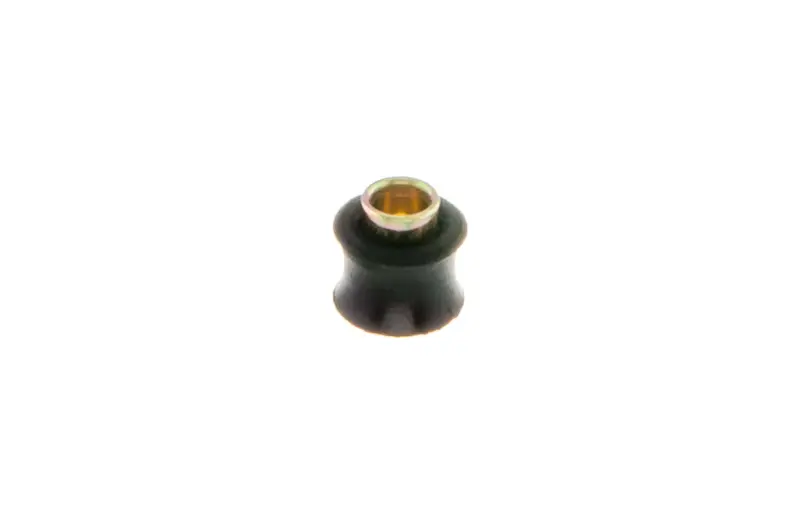

Исполнение JING mod.A имеет фигурный черный эластичный корпус и центральную металлическую втулку. Подтвержденный внутренний диаметр втулки составляет 10 мм. Именно через нее проходит крепеж, поэтому обозначение 10 мм относится к внутреннему посадочному отверстию, а не к наружному диаметру или общей ширине детали.

Назначение и принцип работы

Во время движения амортизатор постоянно изменяет положение относительно точки крепления и воспринимает колебания подвески. Эластичная часть сайлентблока допускает необходимую деформацию в пределах соединения, смягчает передачу вибраций и помогает креплению работать без жесткого соприкосновения сопряженных металлических деталей. Центральная втулка служит опорой для болта и отделяет его от эластичного корпуса.

Замена сайлентблока актуальна при появлении люфта в проушине амортизатора, постороннего стука в точке крепления, трещин, надрывов, заметной деформации либо смещения внутренней втулки. Перед разборкой стоит проверить и сам крепеж: изношенный болт или поврежденная проушина могут сохранять люфт даже после установки новой детали.

Как правильно подобрать

Основные ориентиры для выбора этой версии — применение на амортизаторе ИЖ, совместимость с семействами Планета и Юпитер, внутренний диаметр 10 мм и исполнение mod.A. Одного совпадения диаметра отверстия недостаточно: у похожих сайлентблоков могут отличаться наружный профиль, ширина, форма буртиков и способ посадки в проушину.

Перед заказом измерьте снятую деталь и посадочное место амортизатора. Сопоставьте внутренний диаметр втулки, максимальный наружный размер эластичного корпуса, его ширину и форму боковых выступов. Старый сайлентблок может быть обжат или деформирован, поэтому размеры желательно проверять в нескольких точках. Если на мотоцикле установлен нештатный либо ранее замененный амортизатор, подбор следует выполнять по фактической проушине и крепежу, а не только по названию модели.

Установка и проверка

Перед монтажом проушину очищают от остатков старой детали, загрязнений и следов коррозии, после чего осматривают ее на предмет овальности, трещин и поврежденных кромок. Сайлентблок устанавливают ровно, без перекоса, прикладывая усилие подходящей оправкой к той части, которая должна входить в посадочное место. Удары по краю внутренней втулки или продавливание детали под углом способны нарушить ее положение.

После сборки необходимо убедиться, что втулка расположена по центру, корпус не выдавлен из проушины, а крепеж проходит свободно и без бокового перекоса. Болт затягивают в соответствии с требованиями к установленному амортизатору и конкретной модификации мотоцикла. По завершении ремонта проверяют отсутствие люфта и постороннего стука в точке крепления.

Ключевые особенности

• назначение — сайлентблок крепления амортизатора;
• применение — мотоциклы ИЖ Планета и ИЖ Юпитер;
• внутренний диаметр металлической втулки — 10 мм;
• исполнение — JING mod.A;
• конструкция — фигурный эластичный корпус с центральной втулкой.

Эта версия подходит для ремонта амортизаторного крепления, если штатное посадочное место рассчитано на сайлентблок соответствующего профиля и втулку диаметром 10 мм. Точная проверка размеров старой детали перед установкой помогает избежать перекоса, чрезмерно свободной посадки или несовпадения с проушиной.
