Набор прокладок двигателя МТ, Днепр JING mod.A

Набор прокладок двигателя МТ, Днепр JING mod.A

Комплект предназначен для обслуживания четырёхтактных двигателей объёмом 650 см³, устанавливаемых на мотоциклы МТ и «Днепр». Прокладки размещаются между сопрягаемыми деталями мотора и формируют уплотнение после сборки разъёмных соединений. Набор пригодится при ремонте, во время которого снимаются крышки, цилиндры или другие детали двигателя и требуется заменить несколько ранее обжатых прокладок.

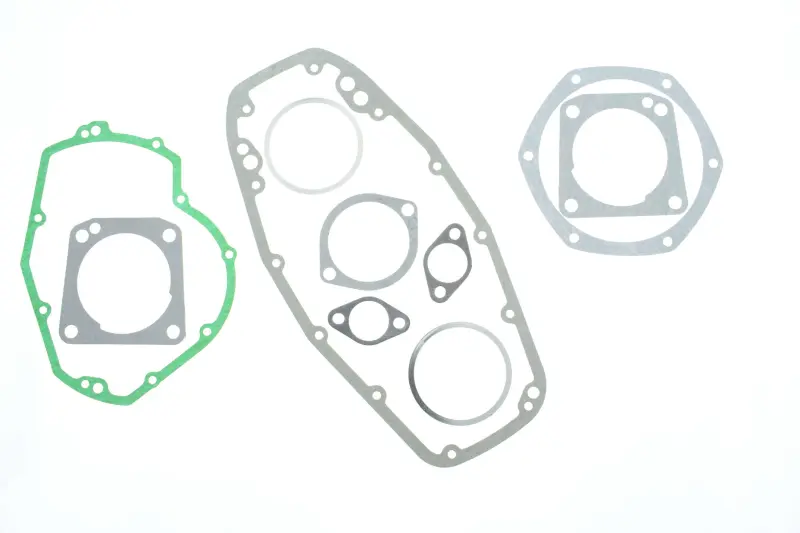

Исполнение JING mod.A объединяет плоские прокладки разной формы и размера. В наборе представлены крупные контурные детали, круглые прокладки и небольшие фигурные уплотнения с крепёжными отверстиями. Такая конфигурация позволяет подготовить несколько соединений двигателя к сборке, однако точный состав необходимо сопоставить с перечнем деталей, которые планируется демонтировать. Материал и количество прокладок в карточке не фиксируются, поэтому эти параметры не следует переносить с других наборов для МТ и «Днепр».

Когда применяют комплект

Новые прокладки устанавливают после разъединения соответствующих деталей двигателя, а также при восстановлении стыков, на которых появились признаки потери герметичности. Ранее установленная прокладка принимает форму соединения и обжимается крепежом, поэтому после демонтажа её состояние и пригодность оценивают отдельно. Порванную, деформированную или имеющую повреждённые края деталь использовать повторно не следует.

Комплект относится к деталям двигателя мотоциклов семейства МТ/«Днепр», но одного названия модели недостаточно для безошибочного подбора. У разных модификаций мотора могут отличаться контуры соединений и расположение каналов. До заказа сравните прокладки со снятыми деталями либо с шаблонами нужного двигателя: должны совпасть наружная форма, внутренние проходы, диаметры отверстий и точки крепления.

Что проверить перед установкой

• Модификацию двигателя: набор заявлен для четырёхтактного двигателя МТ/«Днепр» объёмом 650 см³.
• Исполнение комплекта: обозначение JING mod.A отличает этот вариант от наборов с иным составом или конфигурацией.
• Геометрию каждой детали: прокладка не должна перекрывать масляные каналы, проходы и крепёжные отверстия.
• Объём ремонта: заранее убедитесь, что среди деталей набора присутствуют все прокладки для соединений, которые будут разобраны.

Подготовка и монтаж

Перед сборкой с сопрягаемых поверхностей полностью удаляют остатки прежних прокладок и уплотняющих составов. Работать нужно аккуратно, не оставляя царапин и задиров на плоскостях. Очищенные поверхности осматривают на повреждения и деформацию: даже правильно подобранная новая прокладка не компенсирует выраженный дефект прилегающей детали.

Прокладку укладывают ровно, без складок и смещения. Все внутренние проходы и крепёжные отверстия должны оставаться открытыми. Детали соединяют в последовательности, предусмотренной руководством по ремонту конкретного двигателя, а крепёж затягивают равномерно с установленным для этого соединения усилием. Необходимость применения дополнительного уплотняющего состава также определяют по требованиям к конкретному месту установки: универсального правила для всех прокладок набора нет.

До начала сборки удобно разложить комплект и соотнести каждую прокладку с её местом в двигателе. Такая предварительная проверка помогает исключить перестановку похожих деталей и вовремя обнаружить несовпадение конфигурации. После завершения ремонта обслуженные соединения контролируют в соответствии с процедурой запуска и проверки, установленной для двигателя МТ или «Днепр».
