Цилиндр Восход Ø61,75 JING mod.A

Цилиндр Восход Ø61,75 JING mod.A

Цилиндр JING в исполнении mod.A предназначен для ремонта цилиндро-поршневой группы мотоцикла Восход с двухтактным двигателем объемом 175 см³. Номинальный диаметр составляет 61,75 мм. Формат «голый цилиндр» подходит для ремонта, при котором остальные детали ЦПГ подбираются отдельно с учетом состояния двигателя, результатов измерений и уже используемой конфигурации.

Цилиндр образует направляющую поверхность для движения поршня и вместе с другими деталями ЦПГ участвует в формировании камеры, где последовательно происходят сжатие смеси и рабочий ход. Состояние внутренней поверхности и соответствие диаметра поршню непосредственно связаны с компрессией, запуском двигателя, устойчивостью его работы и отсутствием постороннего механического шума. Такая деталь требуется при износе цилиндра, глубоких рисках, задирах, нарушении геометрии или ремонте, после которого прежнюю пару цилиндр–поршень использовать уже нельзя.

Конструкция и назначение

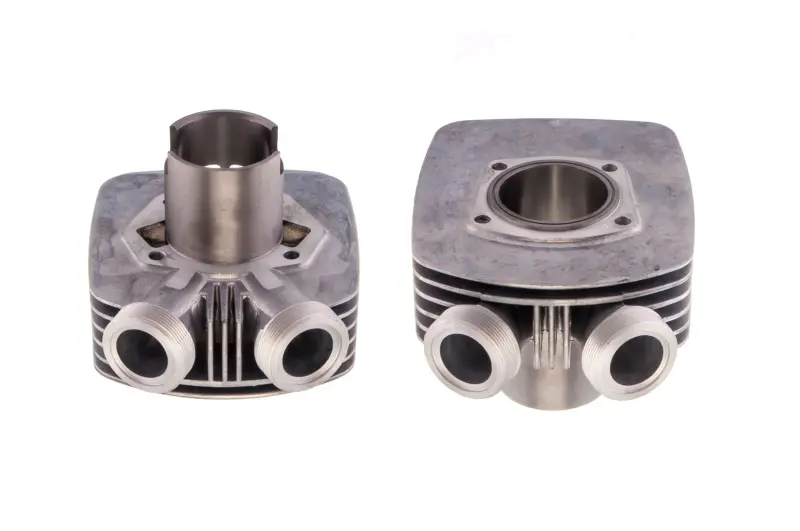

Корпус имеет развитое наружное оребрение для отвода тепла при воздушном охлаждении. В конструкции предусмотрены центральная гильза, крепежные отверстия на верхней плоскости и два боковых резьбовых патрубка. Деталь относится именно к цилиндрам, а не к собранным комплектам ЦПГ, поэтому перед ремонтом необходимо заранее определить перечень остальных необходимых компонентов и проверить пригодность уже имеющихся деталей.

• Диаметр цилиндра: 61,75 мм.
• Исполнение: JING mod.A.
• Назначение: цилиндро-поршневая группа мотоцикла Восход.
• Тип двигателя: двухтактный.
• Рабочий объем двигателя: 175 см³.
• Диаметр поршневого пальца для соответствующей конфигурации: 12 мм.

Как проверить совместимость

Название модели мотоцикла само по себе недостаточно для безошибочного выбора. Перед установкой сопоставьте диаметр 61,75 мм, вариант mod.A, расположение крепежных отверстий, форму основания, конфигурацию боковых патрубков и сопрягаемые плоскости со снятым цилиндром. В продаже встречается также версия mod.B с тем же указанным диаметром, поэтому выбирать вариант только по значению 61,75 мм нельзя. Отличия между исполнениями необходимо учитывать по геометрии штатной детали и конфигурации конкретного двигателя.

Поршень и кольца подбирают как согласованную с цилиндром размерную пару. Нельзя ориентироваться лишь на приблизительное измерение или общее обозначение модели: фактический диаметр, требуемый рабочий зазор и состояние сопрягаемых деталей проверяются измерительным инструментом. Для соответствующей конфигурации также учитывается поршневой палец диаметром 12 мм. Если двигатель ранее растачивали или ремонтировали, прежние детали могут отличаться от исходного размера.

Подготовка к установке

До сборки проверяют плоскости прилегания, резьбы, крепежные точки и внутреннюю поверхность цилиндра. Каналы должны быть чистыми, а сопрягаемые детали — соответствовать выбранному размеру. При монтаже используют подходящие для конкретного двигателя уплотнения и соблюдают штатный порядок затяжки крепежа. Поршень должен перемещаться без закусывания, а кольца — быть правильно ориентированы и согласованы с цилиндром.

После сборки важно исключить подсос воздуха и утечки в местах соединений, проверить компрессию и работу двигателя без постороннего стука. Точный подбор поршня, колец и уплотнений особенно важен для двухтактного мотора: ошибка в размере или сборке способна быстро повредить новую внутреннюю поверхность. Цилиндр JING mod.A стоит выбирать для ремонта Восход 175 см³ после сопоставления всех посадочных признаков и инструментальной проверки деталей ЦПГ.
