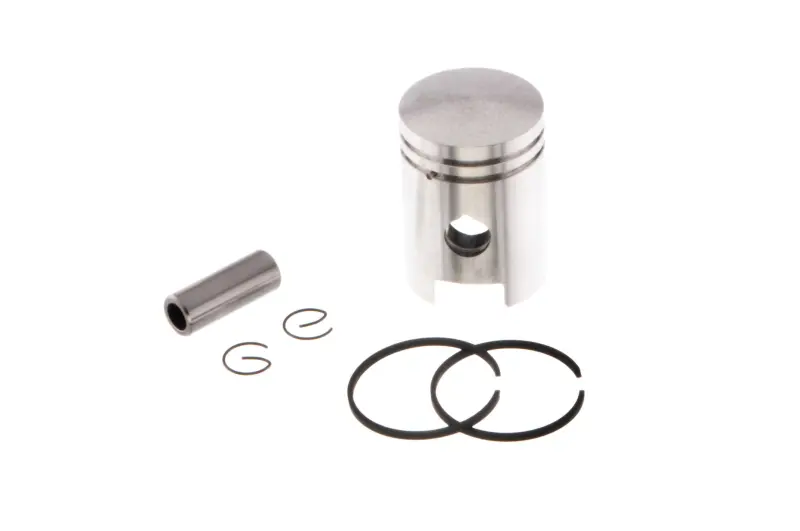

Поршень для мопеда Карпаты STD Ø38 мм JING mod.A

Поршень для мопеда Карпаты STD Ø38 мм JING mod.A

Поршень предназначен для цилиндро-поршневой группы двухтактного двигателя мопеда Карпаты объемом 50 см³. Исполнение STD и диаметр 38,00 мм соответствуют стандартному размеру, поэтому деталь подходит для ремонта цилиндра, который сохранил номинальный диаметр и не растачивался под увеличенный ремонтный поршень. Диаметр отверстия под поршневой палец составляет 12 мм.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливной смеси и передает давление газов через палец на шатун. Состояние его поверхности, юбки и кольцевых канавок напрямую связано с герметичностью цилиндро-поршневой пары. Изношенный или поврежденный поршень может сопровождаться падением компрессии, затрудненным запуском, посторонним стуком и ухудшением тяги.

Конструкция и назначение

Деталь выполнена с двумя канавками под поршневые кольца, сквозным отверстием под палец и профилированной юбкой. Кольца уплотняют зазор между поршнем и стенкой цилиндра, а палец соединяет поршень с верхней головкой шатуна. Модификация JING mod.A является конкретным вариантом исполнения: при подборе следует учитывать не только диаметр, но и форму днища, юбки, расположение окон и геометрию кольцевых канавок.

Что проверить перед выбором

• Диаметр цилиндра. Вариант STD Ø38,00 мм выбирают для номинального цилиндра. После расточки требуется поршень соответствующего ремонтного размера, а не стандартное исполнение.
• Поршневой палец. Для этой модели указан диаметр 12 мм; он должен соответствовать шатуну и применяемому пальцу.
• Форму старой детали. Сопоставьте высоту, профиль днища, длину и вырезы юбки, положение пальцевого отверстия и канавок. Для двухтактного двигателя геометрия поршня связана с расположением окон цилиндра.
• Состояние цилиндра. Задиры, выраженная выработка, овальность или ступенька в зоне хода колец требуют измерения. Установка нового поршня без оценки цилиндра не устраняет последствия его износа.
• Кольца и фиксаторы. Их размеры должны соответствовать канавкам и пальцу. Комплектность конкретной поставки следует уточнить отдельно, поскольку название позиции описывает именно поршень.

Замена и установка

Основанием для замены служат задиры на юбке, прогар или повреждение днища, разбитое отверстие под палец, трещины, а также износ канавок, при котором кольца уже не удерживаются с требуемой посадкой. Одновременно проверяют поверхность цилиндра, состояние колец, пальца, стопорных колец и верхней головки шатуна. Такой осмотр помогает не переносить старую неисправность на новую деталь.

Перед сборкой необходимо очистить детали от загрязнений, проверить фактический диаметр цилиндра и предусмотренный производителем двигателя монтажный зазор. Поршень устанавливают в правильной ориентации относительно впускных, выпускных и продувочных окон цилиндра. Кольца должны свободно перемещаться в своих канавках и правильно располагаться относительно фиксирующих штифтов. Стопорные кольца пальца устанавливают полностью в посадочные канавки; деформированные фиксаторы повторно не применяют.

После сборки коленчатый вал должен проворачиваться без закусывания и нехарактерного сопротивления. Поршень JING mod.A Ø38 мм подходит для восстановления штатной цилиндро-поршневой группы Карпат при совпадении номинального диаметра, пальца 12 мм и всей контрольной геометрии с установленным ранее вариантом.
