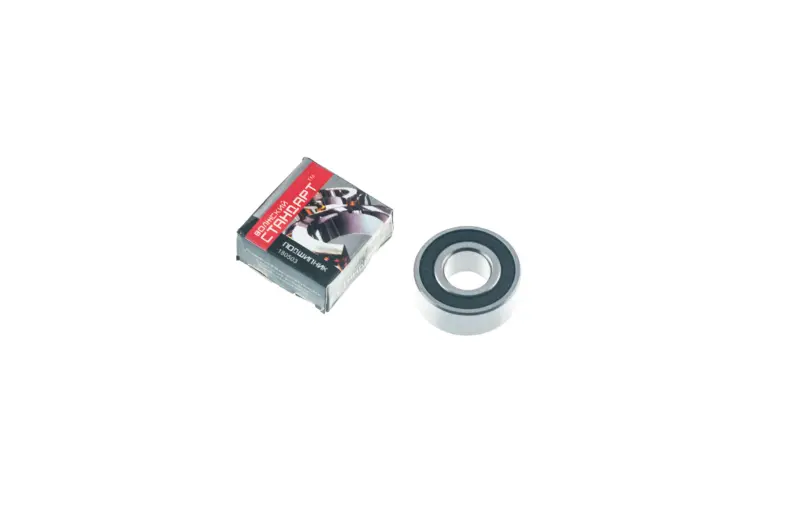

Подшипник генератора JING 62203-2RS (180503) 17×40×16 для МТ, Днепр, Урал

Подшипник генератора JING 62203-2RS (180503) 17×40×16

Однорядный радиальный шариковый подшипник предназначен для опоры вращающегося вала генератора на мотоциклах МТ, Днепр и Урал. Он удерживает вал в заданном положении и обеспечивает его вращение с меньшим трением. Деталь подходит для ремонта генератора, если установленный подшипник имеет обозначение 62203-2RS или 180503 и размеры 17×40×16 мм.

Размеры указаны в стандартной последовательности: внутренний диаметр — 17 мм, наружный диаметр — 40 мм, ширина — 16 мм. Все три значения имеют значение при подборе. Внутреннее кольцо должно соответствовать посадочному диаметру вала, наружное — месту установки в корпусе, а ширина — предусмотренному пространству между опорными поверхностями. Подшипник 62203 нельзя путать с распространенным 6203: при одинаковых диаметрах 17 и 40 мм модель 62203 имеет ширину 16 мм, поэтому проверка третьего размера обязательна.

Конструкция и назначение

62203-2RS относится к однорядным радиальным шариковым подшипникам с глубокими дорожками качения. Такая конструкция применяется для поддержки вращающихся валов и воспринимает прежде всего радиальную нагрузку, а также осевую нагрузку в обоих направлениях в пределах, предусмотренных для подшипника этого типа. Исполнение 2RS оснащено контактными уплотнениями с двух сторон. Они закрывают внутреннюю полость, помогают удерживать заложенный смазочный материал и ограничивают попадание загрязнений к шарикам и дорожкам качения.

В генераторе состояние этой опоры напрямую влияет на положение и плавность вращения вала. Поводом для разборки и проверки могут быть заметный люфт, посторонний гул, шероховатое или затрудненное вращение снятого подшипника. При ремонте следует оценивать не только саму деталь, но и посадочные поверхности вала и корпуса: выраженная выработка или повреждение посадки не устраняются установкой нового подшипника.

Подтвержденные параметры

• Тип: однорядный радиальный шариковый подшипник.
• Обозначение: 62203-2RS.
• Соответствующее обозначение: 180503.
• Внутренний диаметр: 17 мм.
• Наружный диаметр: 40 мм.
• Ширина: 16 мм.
• Исполнение: контактные уплотнения с двух сторон.
• Назначение позиции: подшипник генератора для мотоциклов МТ, Днепр и Урал.
• Бренд позиции: JING, версия mod.A.

Как проверить совместимость

Перед заказом сопоставьте обозначение и размеры с демонтированной деталью либо с техническими данными конкретного генератора. Названия МТ, Днепр и Урал охватывают разные годы выпуска и модификации, поэтому одного названия мотоцикла недостаточно. Ключевыми критериями служат посадка под вал 17 мм, место в корпусе диаметром 40 мм и ширина 16 мм. Если прежний подшипник отличается хотя бы по одному из этих параметров, эту позицию устанавливать не следует.

Рекомендации по установке

Монтаж выполняют на чистые и неповрежденные посадочные поверхности подходящим инструментом. Усилие прикладывают к тому кольцу, которое устанавливается с натягом: при посадке на вал — к внутреннему, при запрессовке в корпус — к наружному. Передавать монтажное усилие через шарики нельзя, поскольку это может повредить дорожки качения еще до начала эксплуатации. Прямые удары твердым инструментом по кольцам и уплотнениям также недопустимы.

После установки вал должен проворачиваться равномерно, без заедания и ненормального люфта. Корректно подобранный 62203-2RS восстанавливает опору вала генератора без изменения штатных посадочных размеров и подходит для планового ремонта или замены изношенного подшипника на совместимом агрегате.
