Роликовый подшипник вторичного вала КПП ИЖ JING

Роликовый подшипник вторичного вала КПП ИЖ JING

Подшипник JING предназначен для опоры вторичного вала коробки передач мотоциклов ИЖ Планета и ИЖ Юпитер. Деталь обеспечивает вращение вала в предусмотренном посадочном месте и воспринимает нагрузку, возникающую во время работы трансмиссии. Исправное состояние этой опоры важно для сохранения правильного положения вала, равномерного вращения и нормального взаимодействия деталей КПП.

Конструкция и расположение

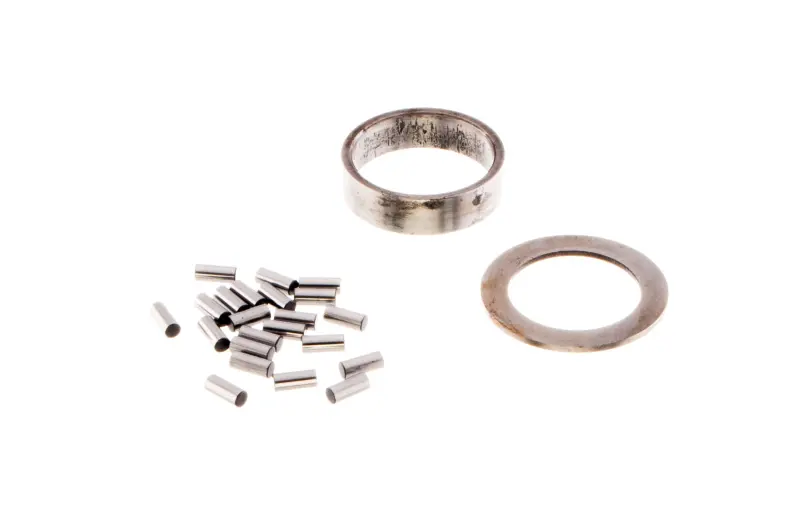

Подшипник имеет роликовую разборную конструкцию: между кольцевыми деталями размещаются отдельные цилиндрические ролики. В коробке передач ИЖ вторичный вал вращается именно на такой роликовой опоре. На мотоциклах ИЖ Юпитер подшипник устанавливается в правой половине картера, а на ИЖ Планета — в крышке коробки передач. Наружная обойма фиксируется стопорным кольцом, поэтому при разборке и последующей сборке необходимо сохранить штатную схему расположения всех деталей.

Для этой модели JING указаны размеры 40×47×13 мм: внутренний диаметр — 40 мм, наружный — 47 мм, ширина — 13 мм. Эти параметры следует проверять вместе с конструкцией посадки. Под названием подшипника вторичного вала ИЖ встречаются детали другого исполнения и размера, поэтому одного общего указания марки мотоцикла недостаточно для безошибочного выбора.

Что проверить перед выбором

• Модель мотоцикла. Деталь рассчитана на применение в коробках передач ИЖ Планета и ИЖ Юпитер.
• Место установки. Нужна именно роликовая опора вторичного вала КПП, а не подшипник первичного либо промежуточного вала.
• Размеры. Посадочные параметры старой детали должны соответствовать значениям 40×47×13 мм.
• Исполнение. Сравните кольцевые детали, ролики, канавку под стопорное кольцо и общую геометрию посадки с демонтированным подшипником.
• Сопряжённые поверхности. Перед сборкой проверьте состояние вторичного вала, посадочного гнезда, стопорного кольца и расположенного рядом уплотнения.

Поводом для проверки подшипника служат ощутимый люфт вторичного вала, посторонний шум, следы выработки на роликах или кольцах, повреждение обоймы и неровное вращение. При разборке крышки отдельные ролики могут выпасть, поэтому их необходимо снимать и устанавливать контролируемо, не допуская потери или смешивания с изношенными деталями. Если на дорожках обнаружены раковины, задиры либо выраженная выработка, установка только части старого набора не восстанавливает правильную опору вала.

Установка и обслуживание

Замена выполняется при разобранной соответствующей части коробки передач. Посадочное место очищают от загрязнений и остатков износа, после чего проверяют, нет ли повреждений, способных нарушить положение обоймы. Отдельные ролики при сборке равномерно размещают на дорожке; удержать их до ввода вала помогает небольшое количество подходящей монтажной смазки. Удары непосредственно по роликам и дорожкам недопустимы: перекос или повреждение поверхности быстро нарушит равномерность вращения.

После установки подшипник фиксируют предусмотренным стопорным кольцом и контролируют свободное вращение вторичного вала без заеданий и чрезмерного люфта. Коробка передач мотоциклов ИЖ работает с маслом, а выход вторичного вала уплотняется сальником, поэтому при ремонте целесообразно одновременно оценить состояние уплотнения и исключить утечку в этой зоне. Финальную сборку выполняют по ремонтной схеме конкретной модификации ИЖ, сохраняя штатное положение шайб, колец и остальных деталей.

Подшипник JING подходит для ремонта КПП ИЖ Планета или ИЖ Юпитер, когда требуется роликовая опора вторичного вала с параметрами 40×47×13 мм. Тщательное сравнение размеров и исполнения со снятой деталью помогает подобрать нужный вариант и правильно восстановить посадку вала.
