Указатели поворота ИЖ ОРИОН JING mod.A, пара

Указатели поворота ИЖ ОРИОН JING mod.A, пара

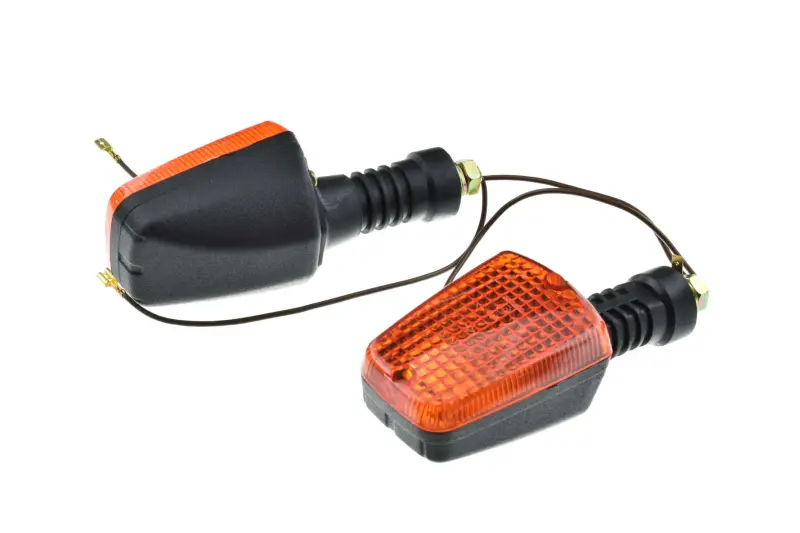

Парный комплект предназначен для восстановления световой сигнализации мотоцикла ИЖ. Указатели сообщают другим участникам движения о выбранном направлении маневра, поэтому исправность фонарей, контактов и креплений непосредственно влияет на заметность мотоцикла на дороге. Вариант JING mod.A выполнен в характерном для исполнения ОРИОН формате: прямоугольный оранжевый рассеиватель установлен на черном корпусе, а корпус соединен с резьбовым креплением через ребристую ножку.

Пара подходит для одновременной замены двух одинаковых указателей. Такой ремонт актуален при трещинах рассеивателя, повреждении корпуса или ножки, обрыве провода, окислении контактов либо ненадежной фиксации старого фонаря. Одновременная установка двух изделий одного исполнения помогает сохранить одинаковые форму и цвет рассеивателей на выбранной стороне или оси мотоцикла. Конкретное место установки следует определять по посадочным точкам и конфигурации штатной проводки.

Конструкция и подключение

Каждый указатель имеет отдельный корпус, оранжевый рифленый рассеиватель, ребристую ножку, резьбовой монтажный участок с гайкой и проводные выводы с металлическими наконечниками. Резьбовое соединение служит для фиксации фонаря в предусмотренном отверстии кронштейна или другой штатной опоры. Ножка отделяет корпус от точки крепления и позволяет правильно ориентировать рассеиватель относительно мотоцикла.

Указатели работают вместе с рулевым переключателем и установленным на мотоцикле реле-прерывателем. Сам фонарь не определяет режим работы всей системы: на частоту мигания также влияют реле, параметры ламп и состояние соединений. Напряжение, мощность и тип источника света для этой позиции не заявлены, поэтому перед монтажом их необходимо сопоставить со снятыми указателями и оборудованием конкретного мотоцикла.

Как проверить совместимость

• Форма корпуса: сравните прямоугольный фонарь и контуры черной нижней части со старой деталью.
• Посадка: сопоставьте диаметр и длину резьбового участка, способ фиксации гайкой и толщину монтажного кронштейна.
• Положение фонаря: проверьте длину ножки, направление выхода проводов и свободное пространство рядом с установленным указателем.
• Подключение: сравните количество выводов, форму наконечников и назначение проводов со штатной схемой мотоцикла.
• Параметры освещения: до подключения уточните напряжение бортовой сети, мощность ламп и соответствие применяемому реле-прерывателю.

Название ОРИОН и обозначение mod.A определяют исполнение товара, но не заменяют проверку посадки. В карточках точного изделия встречаются разные указания модели ИЖ, поэтому при подборе для Планеты, Юпитера или иной модификации решающими остаются размеры крепления, конфигурация ножки и схема подключения. Это особенно важно, если мотоцикл ранее ремонтировался и на нем уже установлены нештатные кронштейны либо измененные разъемы.

Рекомендации по установке

Перед работой отключите питание бортовой сети и зафиксируйте расположение проводов старого указателя. Новый провод прокладывают без натяжения, сильных перегибов и соприкосновения с горячими или подвижными деталями. Гайку затягивают до устойчивой фиксации корпуса, не создавая лишней нагрузки на ножку и пластиковые части. Электрические соединения выполняют по схеме конкретного мотоцикла и защищают от случайного контакта с рамой.

После монтажа проверьте оба направления, равномерность мигания, устойчивость корпуса и состояние проводов при полном повороте руля. Если фонарь не включается, светит постоянно или работает с необычной частотой, последовательно проверьте наконечники, соединение массы, лампы и реле-прерыватель. Предварительное сравнение со снятой деталью позволяет установить пару без переделки креплений и проводки.
