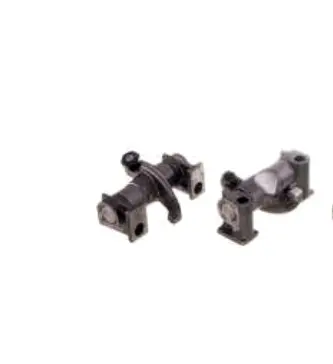

Коромысла клапанов УРАЛ 650, 2 шт., JING mod.A

Коромысла клапанов УРАЛ 650 JING mod.A

Комплект из двух коромысел предназначен для клапанного механизма четырехтактного двигателя мотоцикла УРАЛ объемом 650 см³. Детали устанавливаются в головке цилиндра и передают движение от штанг привода к стержням клапанов. При каждом рабочем цикле коромысло поворачивается на оси, нажимает на клапан, а после снятия усилия возвращается вместе с остальными деталями механизма. От состояния контактных поверхностей и посадки на оси зависит сохранение правильно отрегулированного теплового зазора.

Пара JING в исполнении mod.A подходит для ремонта клапанного привода, когда штатные коромысла изношены, повреждены либо уже не позволяют выполнить стабильную регулировку. Формат из двух штук удобен для обслуживания впускного и выпускного клапанов одной головки цилиндра. При этом заменять обе детали одновременно следует по результатам дефектовки: если второе коромысло не имеет выработки, чрезмерного люфта или повреждений, решение принимают с учетом состояния всего механизма.

Когда требуется проверка коромысел

Поводом для разборки могут быть выраженный стук в зоне головки цилиндра, быстрое изменение ранее выставленного зазора, заметный люфт на оси или следы выработки в местах контакта. Сам по себе шум еще не определяет неисправность именно коромысла: похожие признаки возникают при неправильной регулировке, износе оси, штанги, регулировочного винта или торца клапана. Перед заменой осматривают сопряженные детали, чтобы устранить причину, а не только ее проявление.

• Рабочая площадка: поверхность, взаимодействующая со стержнем клапана, должна быть без глубокой выработки, сколов и деформации.
• Посадка на оси: коромысло должно двигаться свободно, но без чрезмерного радиального люфта и перекоса.
• Регулировочная часть: резьба винта и контргайки должна позволять точно выставить и надежно зафиксировать требуемый зазор.
• Сопряжение со штангой: контактная зона не должна иметь повреждений, мешающих ровной передаче усилия.

Как подобрать комплект

При выборе учитывают не только обозначение УРАЛ, но и объем, тактность двигателя, исполнение детали и конфигурацию снятого комплекта. Эта позиция заявлена для четырехтактного УРАЛ 650 и имеет вариант mod.A. До установки сравните форму рычагов, расположение опор, посадочные места, регулировочные детали и геометрию контактных зон со штатными коромыслами. Внешне близкая деталь с иным расположением оси или другой геометрией плеч может нарушить ход клапана и диапазон регулировки.

Не следует использовать упоминание SH 150 из прежнего описания как критерий совместимости: оно противоречит точным карточкам этой позиции для УРАЛ 650. Для мотоциклов ДНЕПР, К-750, китайских двигателей и других конструкций этот комплект нельзя выбирать только по сходству. Совпадение должно быть подтверждено по модели двигателя и конструкции демонтированных деталей.

Установка и последующая регулировка

Монтаж выполняют на исправные оси и опоры после проверки штанг, клапанов и резьбовых соединений. Коромысла должны перемещаться без заедания, а их рабочие площадки — попадать на соответствующие контактные зоны. После сборки обязательно выставляют тепловые зазоры по руководству именно для установленной модификации двигателя; универсальное значение использовать нельзя. Затем коленчатый вал плавно проворачивают вручную, контролируя полный ход обоих клапанов, отсутствие перекоса и сохранение настроек. После контрольного запуска повторно оценивают работу механизма и отсутствие постороннего стука.

Комплект JING mod.A рассчитан на целевой ремонт клапанного привода УРАЛ 650. Точная сверка исполнения перед монтажом и проверка сопряженных деталей помогают восстановить корректное движение клапанов и избежать повторной разборки головки цилиндра.
