Корзина сцепления МИНСК, ВОСХОД JING mod.A

Корзина сцепления JING mod.A для мотоциклов МИНСК и ВОСХОД

Корзина сцепления предназначена для ремонта трансмиссии мотоциклов МИНСК и ВОСХОД. Деталь относится к многодисковому сцеплению и участвует в передаче крутящего момента от двигателя к коробке передач. Исполнение mod.A необходимо учитывать при подборе: даже у внешне близких деталей могут различаться посадка, высота, расположение зубчатых венцов и сопряжение с остальными компонентами механизма.

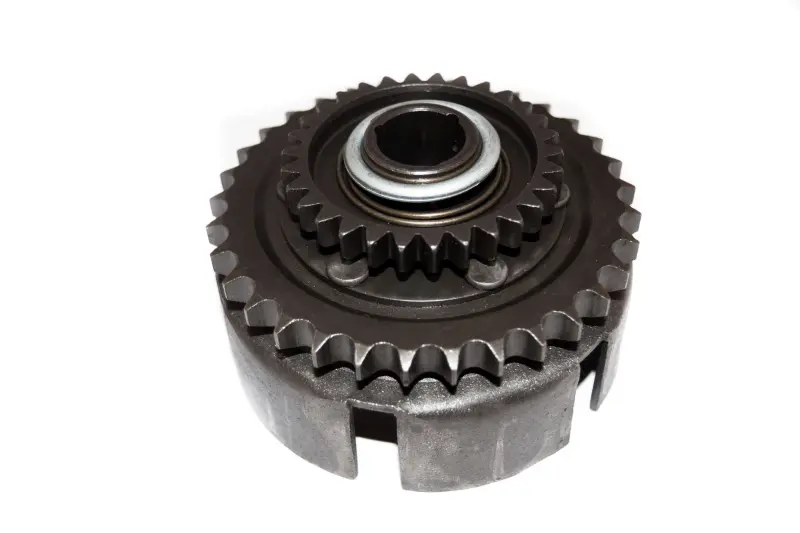

Конструкция включает барабан с наружными выступами, зубчатые венцы разных диаметров и центральную посадочную часть. Эти зоны работают совместно с дисками, валом и деталями моторной передачи. Состояние корзины влияет на правильное размещение пакета дисков и передачу нагрузки внутри сцепления. Выработка на направляющих, поврежденные зубья, увеличенный люфт или деформация способны сопровождаться шумом, рывками и неравномерным включением. Однако похожие признаки возникают также при износе дисков, ослаблении пружин или неправильной регулировке привода, поэтому перед ремонтом требуется осмотр всего механизма.

Что проверить при подборе

• Модель и модификацию двигателя. Карточки этой детали указывают применение на мотоциклах МИНСК и ВОСХОД с двухтактными двигателями объемом 125 и 175 см³, но конкретное исполнение зависит от версии силового агрегата.
• Соответствие варианту mod.A. Обозначение версии должно совпадать с требуемым исполнением корзины; заменять ее деталью другой модификации без проверки сопрягаемых размеров не следует.
• Центральную посадку. Сопоставьте диаметр и форму отверстия, расположение втулочной зоны и способ фиксации с демонтированной корзиной.
• Зубчатые венцы. Сравните количество, профиль и взаимное расположение зубьев. Эти параметры должны соответствовать деталям моторной передачи и пускового механизма конкретного двигателя.
• Геометрию барабана. Проверьте наружный диаметр, общую высоту, форму выступов и глубину пространства для пакета дисков.

Когда корзину включают в план ремонта

Деталь осматривают при разборке сцепления из-за постороннего шума, ощутимого люфта, рывков при начале движения, затрудненного разъединения дисков или пробуксовки. Решение о замене принимают после проверки зубьев, посадочных поверхностей и направляющих барабана. Одновременно оценивают фрикционные и стальные диски, пружины, нажимную часть, втулки, шайбы и крепеж. Такой подход помогает устранить причину неисправности, а не только один из ее внешних признаков.

Установка и контроль после сборки

Для монтажа снимают крышку соответствующего отсека двигателя и разбирают сцепление в порядке, предусмотренном руководством конкретной модели. Перед установкой очищают внутреннюю полость, проверяют сопрягаемые поверхности и убеждаются, что зубья не имеют повреждений. Шайбы, втулки, фиксаторы и другие ранее снятые детали устанавливают в исходной последовательности. Крепеж затягивают с моментом, установленным производителем двигателя, после чего проверяют свободное вращение, отсутствие заеданий и корректность работы привода.

После окончательной сборки регулируют свободный ход рычага сцепления и контролируют включение передач сначала без нагрузки. Корзина JING mod.A подходит для восстановления штатной конфигурации только при полном совпадении с применяемым вариантом механизма. До заказа разумно сопоставить старую деталь по посадке, зубчатым венцам, форме барабана и общей высоте: это надежнее выбора лишь по названию мотоцикла.
