Головка спицы (ниппель) ИЖ JING mod. A

Ниппель спицы ИЖ JING mod. A

Головка спицы предназначена для сборки и обслуживания спицованного колеса мотоцикла ИЖ. Это резьбовая гайка, которая соединяет конец спицы с ободом. При заворачивании или отпускании ниппеля изменяется натяжение соответствующей спицы, поэтому деталь участвует в центрировании обода и регулировке его положения относительно ступицы. Такой ниппель нужен при замене поврежденной детали, восстановлении резьбового соединения, переборке колеса или установке подходящего комплекта спиц.

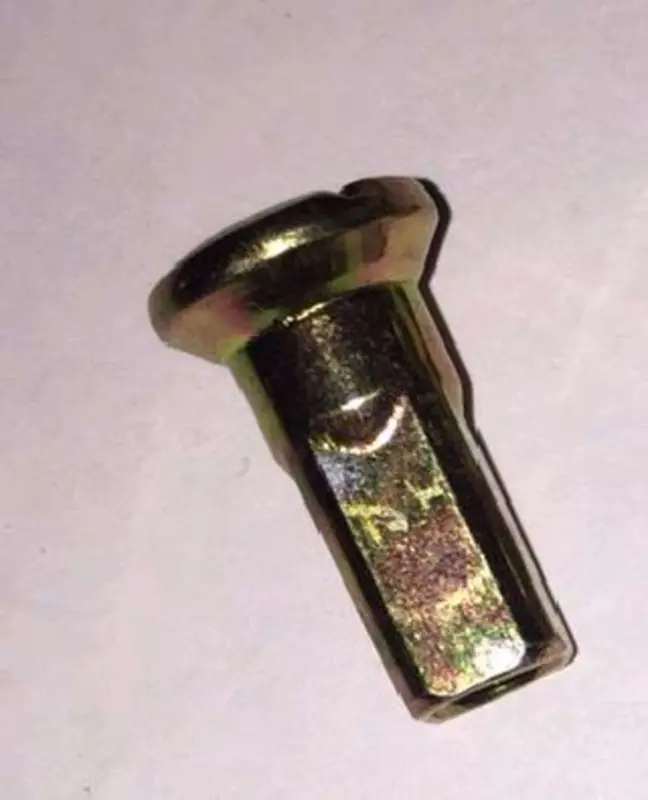

Конструкция включает широкую фланцевую головку и удлиненный граненый корпус. Фланец опирается на посадочное место обода, а форма корпуса позволяет удерживать и поворачивать ниппель подходящим инструментом во время спицовки. Внутренняя резьба принимает резьбовой конец спицы. Все эти части должны соответствовать конкретной спице и ободу: даже близкие по внешнему виду ниппели могут отличаться резьбой, длиной, размером корпуса и геометрией посадки.

Что проверить при подборе

• Резьбу спицы. Сверьте ее диаметр и шаг с прежним ниппелем. Деталь должна наворачиваться вручную плавно, без перекоса, заметного люфта и чрезмерного усилия.
• Посадку в ободе. Сопоставьте диаметр корпуса, форму фланца и положение головки. Ниппель должен проходить через предусмотренное отверстие и правильно опираться на его посадочную часть.
• Общую длину. Слишком короткий корпус уменьшает доступную глубину соединения, а неподходящая длина может изменить положение конца спицы со стороны шины.
• Размер граней. Используйте ключ, который плотно соответствует корпусу и не срывается при регулировке. Неподходящий инструмент способен деформировать грани.
• Направление спицы. Отверстия в ободе могут задавать угол выхода спиц, поэтому посадка ниппеля должна соответствовать схеме конкретного колеса.

Когда требуется замена

Новый ниппель устанавливают при повреждении внутренней резьбы, замятых гранях, деформации фланца либо невозможности нормально отрегулировать натяжение спицы. Основанием для проверки также служат ослабление спиц, боковое или радиальное биение обода и ремонт после разборки колеса. Перед заменой следует осмотреть саму спицу: если ее резьбовой конец деформирован или сильно изношен, установка одной новой головки не восстановит надежное соединение.

Установка и регулировка

При первичной сборке ниппель сначала наживляют на резьбу рукой. Это помогает избежать перекоса и повреждения первых витков. После размещения всех спиц натяжение увеличивают постепенно, небольшими и равномерными поворотами по кругу. Затягивание только одной стороны способно сместить обод относительно ступицы и увеличить биение. В процессе проверяют боковую и радиальную ровность, положение обода и равномерность натяжения соседних спиц.

После окончательной регулировки конец спицы не должен опасно выступать со стороны камеры. Если работа выполняется при установленной камерной шине, состояние защитной ободной ленты также требует проверки. Для полной переборки и точной центровки колеса необходимы подходящий спицевой ключ и контроль биения. При отсутствии опыта такую операцию разумно поручить мастеру, поскольку результат зависит не от одного ниппеля, а от согласованного натяжения всего спицевого набора.

Модификацию JING mod. A выбирают для мотоцикла ИЖ только после сопоставления с установленной спицей и ободом. Марка мотоцикла задает область применения, но при старом, восстановленном или ранее переделанном колесе решающими остаются фактическая резьба, посадка и размеры снятой детали.
