Вал кикстартера КПП «Муравей» JING (mod.A)

Вал кикстартера КПП «Муравей» JING (mod.A)

Заводной вал JING предназначен для механизма ножного запуска мотороллера «Муравей». При нажатии на рычаг кикстартера он принимает приложенное усилие и передает его деталям пускового механизма внутри коробки передач. От состояния вала зависят полнота хода рычага, надежное зацепление сопряженных деталей и нормальный возврат механизма после попытки запуска.

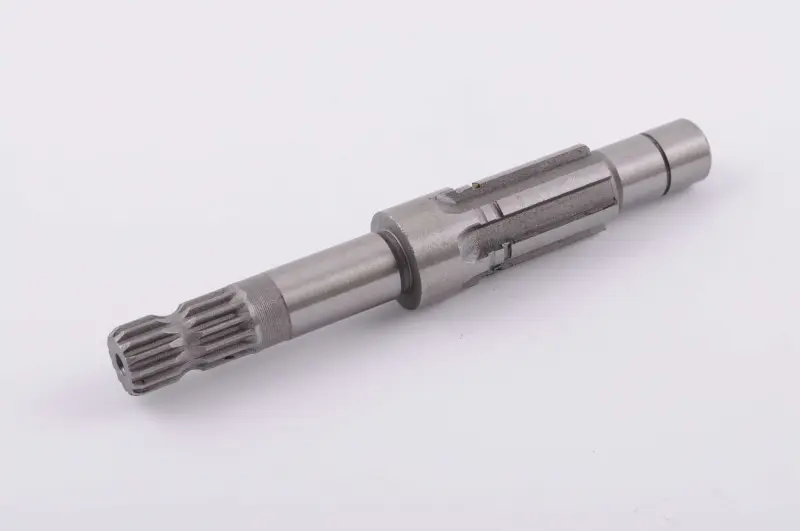

Деталь имеет ступенчатую цилиндрическую форму. На одном конце расположены наружные шлицы для соединения с рычагом, в центральной части выполнены продольные пазы, а противоположная сторона имеет гладкие посадочные участки разного диаметра. Такая геометрия определяет положение вала в механизме и его взаимодействие с другими деталями. Версия обозначена как mod.A, поэтому при подборе необходимо учитывать не только модель техники, но и конкретное исполнение установленного механизма.

Когда требуется замена

Проверить заводной вал стоит, если рычаг начал проворачиваться на шлицах, пропускать часть хода, двигаться с перекосом или передавать усилие рывками. Причиной также могут стать деформированный вал, поврежденные грани шлицов, износ посадочных поверхностей либо нарушение геометрии участков, взаимодействующих с пусковыми деталями. Продолжение эксплуатации при выраженном износе способно ухудшить зацепление и увеличить нагрузку на сопряженные компоненты.

Перед заменой следует проверить не только сам вал, но и ответные шлицы рычага, детали передачи усилия, возвратную часть механизма и места опоры. Если поврежденная сопряженная деталь остается в механизме, новый вал может работать с люфтом, заеданием или неполным ходом. Осмотр нескольких компонентов во время разборки помогает устранить причину неисправности, а не только ее внешний признак.

Как правильно подобрать вал

• Модель техники: изделие заявлено для мотороллера «Муравей».
• Исполнение: обозначение mod.A необходимо сопоставить с вариантом ранее установленной детали.
• Шлицевая часть: сравните профиль, количество и длину наружных шлицов, а также посадку рычага.
• Общая геометрия: сопоставьте длину вала, диаметры и расположение ступеней, пазов и проточек.
• Посадочные участки: проверьте соответствие гладких шеек местам установки и опоры в механизме.

Сравнение удобно выполнять после демонтажа старого вала: детали кладут рядом и последовательно сопоставляют каждый участок от шлицевого конца до противоположной ступени. Одного совпадения по названию мотороллера недостаточно, поскольку разные исполнения могут отличаться конструктивной геометрией. Новый вал не должен устанавливаться с принудительной подгонкой, ударами или перекосом.

Рекомендации по установке

Монтаж выполняют при разобранном пусковом механизме с соблюдением штатного положения всех сопряженных деталей. До сборки посадочные места очищают от загрязнений и металлических частиц, проверяют отсутствие задиров и оценивают свободное перемещение вала. После установки контролируют зацепление, полный ход рычага и возврат без закусывания. Проверку сначала проводят вручную, не прикладывая резких усилий: это позволяет вовремя обнаружить неправильное положение деталей.

Вал JING mod.A подходит для ремонта штатного ножного запуска «Муравья», когда старая деталь потеряла геометрию, получила повреждения шлицов или перестала корректно передавать движение. Тщательное сравнение с демонтированным валом и проверка всего пускового механизма обеспечивают правильный выбор детали и предсказуемую работу кикстартера после сборки.
