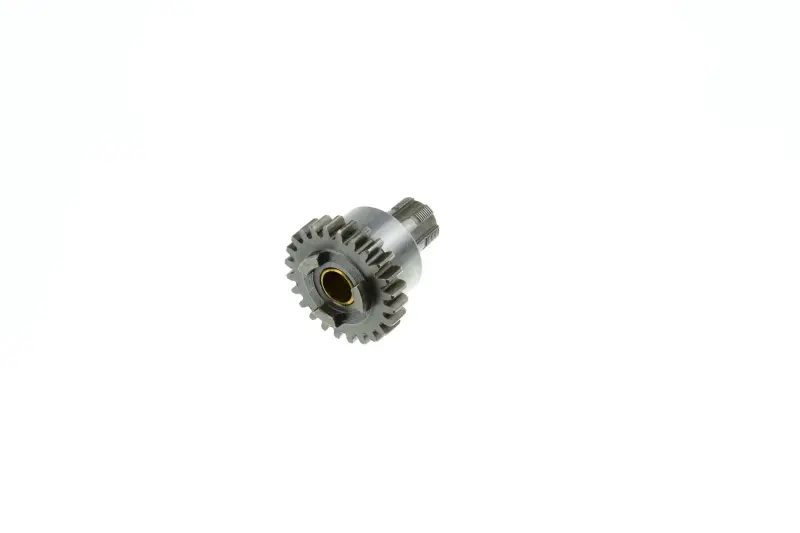

Вторичный вал КПП Восход Z-24 с подшипником JING mod.A

Вторичный вал КПП Восход Z-24 с подшипником JING mod.A

Деталь предназначена для ремонта коробки передач мотоциклов семейства «Восход». Вторичный вал входит в систему валов и шестерен КПП, участвует в передаче крутящего момента и сохраняет заданное положение установленных компонентов при работе трансмиссии. Исполнение mod.A имеет зубчатый венец на 24 зуба, шлицевой хвостовик и поставляется с подшипником.

В коробке передач «Восход» применяются первичный, промежуточный и вторичный валы с набором взаимодействующих шестерен. При включении выбранной передачи соответствующие детали входят в зацепление и передают вращение через коробку. Поэтому состояние зубьев, посадочных поверхностей, шлицев и подшипника непосредственно влияет на правильное взаимное расположение компонентов, свободное вращение и стабильность зацепления.

Когда требуется замена

Поводом для дефектовки вторичного вала становятся сколы или выраженная выработка зубьев, повреждение шлицев, следы проворачивания на посадках, заметное биение либо недопустимый люфт. Подшипник также проверяют на плавность хода, шум, заедание и люфт. Треск в коробке, рывки или самопроизвольное выключение передачи могут быть связаны не только с валом: при разборке необходимо оценить состояние сопряженных шестерен, кулачков, вилок переключения, стопорных деталей и регулировочных шайб.

Что проверить при подборе

• Модель мотоцикла и вариант КПП. Деталь рассчитана на применение в коробке передач «Восход», однако перед заказом следует уточнить исполнение установленного механизма.
• Количество зубьев. У этого варианта зубчатый венец Z-24. Число зубьев должно совпадать с демонтированной деталью.
• Посадочная геометрия. Сравните общую длину, диаметры ступеней, расположение буртов и канавок, а также форму участков под сопряженные компоненты.
• Шлицевое соединение. Необходимо совпадение диаметра, профиля, количества и длины шлицев.
• Подшипник. Проверьте его типоразмер и положение относительно зубчатого венца и посадочных ступеней.

Одинаковое название модели не заменяет сравнение снятого вала с новой деталью. Особенно внимательно проверяйте Z-24 и исполнение mod.A: отличие хотя бы по одному посадочному участку, шлицам или расположению канавок может помешать сборке либо нарушить взаимное положение деталей КПП.

Рекомендации по установке

Замена выполняется с разборкой коробки передач и требует аккуратной сборки в соответствии с ремонтной документацией конкретной модификации мотоцикла. Перед монтажом очищают картер и сопряженные детали от загрязнений и продуктов износа, проверяют посадки, состояние шестерен и механизм переключения. Вал и подшипник нельзя устанавливать ударами через зубья или нагружать подшипник через неподходящее кольцо.

Регулировочные шайбы, стопорные кольца, уплотнения и прочие снятые компоненты проверяют отдельно и устанавливают в предусмотренном порядке. После сборки до закрытия картера контролируют свободное вращение валов, отсутствие заеданий, осевой люфт и полноту включения всех передач. Такая проверка помогает обнаружить ошибку в расположении шайб, стопоров или шестерен до окончательной сборки двигателя.

Вал JING mod.A подходит для планового восстановления КПП и ремонта после износа штатной детали. Комплектация с подшипником позволяет одновременно обновить вал и его опору, но остальные компоненты коробки подбираются отдельно по фактическому состоянию и исполнению мотоцикла.
