Картер редуктора 4T GY6 125/150 для скутера

Картер редуктора 4T GY6 125/150 для скутера

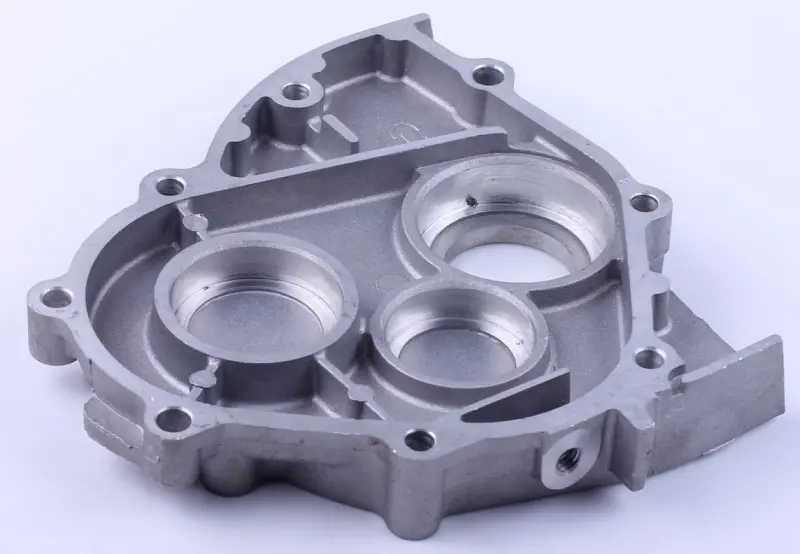

Корпусная деталь предназначена для ремонта редуктора скутерных четырехтактных двигателей семейства GY6 объемом 125 и 150 см³. Картер закрывает полость конечной передачи и участвует в размещении валов редуктора: внутри предусмотрены обработанные круглые посадочные места, а по периметру расположены отверстия для соединения с ответной частью корпуса. Такая деталь требуется при повреждении штатного картера, нарушении его геометрии или восстановлении разобранной трансмиссии.

Назначение и конструкция

Редуктор передает вращение от трансмиссии к заднему колесу через систему валов и шестерен. Поэтому корпус должен не только закрывать внутренние детали, но и сохранять правильное взаимное положение их опор. Картер имеет несколько механически обработанных посадочных зон, внутренние ребра и сформированную плоскость сопряжения. Крепежные отверстия распределены по контуру, что позволяет равномерно соединить части корпуса при правильной установке.

Деталь относится именно к редукторной части двигателя GY6 125/150 и не является наружной крышкой вариатора. Это различие существенно при подборе: внешние кожухи ременной передачи имеют другую форму, назначение и схему крепления. Картер редуктора выбирают для ремонта задней части трансмиссии, где размещаются шестерни и опоры валов конечной передачи.

Что проверить перед выбором

• Тип двигателя: деталь рассчитана на четырехтактную платформу GY6 125/150, однако внутри этого семейства встречаются разные исполнения.
• Контур корпуса: форма наружного периметра и плоскости сопряжения должна совпадать со снятой деталью.
• Схема крепления: сравните количество, расположение и расстояния между отверстиями без попытки совместить несовпадающий корпус усилием.
• Посадочные зоны: необходимо сопоставить диаметры, глубину и взаимное расположение мест под опоры валов.
• Боковые элементы: проверьте положение резьбового прилива, выступов и других точек соединения.
• Исполнение трансмиссии: учитывайте длину картера двигателя, вариант редуктора и размер заднего колеса конкретного скутера.

Обозначение GY6 125/150 описывает семейство силовых агрегатов, но не отменяет проверки геометрии. Надежнее всего положить старый и новый картер одинаковой стороной и последовательно сопоставить контур, крепежные точки и каждое посадочное место. Это помогает исключить деталь от короткой или длинной версии корпуса, а также вариант с иной конфигурацией редуктора.

Установка при ремонте

Перед сборкой очищают сопрягаемые поверхности от остатков старого уплотнения и загрязнений, не повреждая обработанную плоскость. Подшипники, втулки, сальники, валы и шестерни осматривают отдельно: новый картер не устраняет износ сопутствующих деталей. Посадку опор выполняют подходящим инструментом, без ударов по тонким кромкам и внутренним ребрам. Состав комплекта заранее уточняют, поскольку наличие подшипников, уплотнений, прокладки и крепежа для этой позиции не заявлено.

При соединении частей корпуса контролируют свободное положение валов и равномерно затягивают крепеж в порядке и с моментом, предусмотренными руководством для конкретного двигателя. После сборки редуктор заправляют рекомендованным производителем маслом и проверяют герметичность стыка, отсутствие подклинивания и постороннего шума. Тщательная сверка и аккуратный монтаж особенно важны после трещины корпуса, повреждения резьбы, деформации плоскости или износа посадочных мест.
