Бумажный элемент воздушного фильтра для мотоблока 180N (7/9 л.с.) TD

Бумажный элемент воздушного фильтра 180N TD

Фильтрующий картридж предназначен для обслуживания воздушного фильтра мотоблока с двигателем 180N, указанным для класса 7/9 л.с. Это отдельная внутренняя деталь, а не фильтр в сборе с корпусом, крышкой и креплением. Она очищает поступающий во впуск воздух от пыли и других механических загрязнений до их попадания внутрь двигателя.

Чистота воздуха особенно важна при работе мотоблока на сухой почве, во время культивации, перевозки грузов и других операций с повышенным образованием пыли. Бумажная штора задерживает частицы в воздушном потоке, помогая уменьшить их попадание во впуск и цилиндр. Исправный картридж также сохраняет нормальный проход воздуха через фильтр без лишнего сопротивления, вызванного плотным слоем загрязнений.

Конструкция и назначение

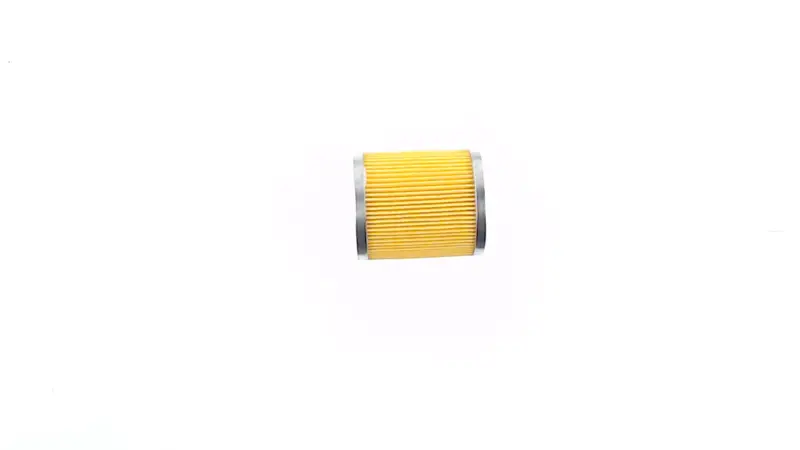

Картридж имеет цилиндрическую форму и гофрированную бумажную фильтрующую поверхность. Многочисленные складки образуют развитую рабочую площадь при компактных размерах детали. Торцы усилены металлическими обоймами, которые поддерживают форму бумажной части и участвуют в правильной посадке внутри корпуса. Такая конструкция рассчитана на прохождение воздуха через складчатую поверхность, где задерживается пыль.

Бумажный картридж требует регулярного осмотра, поскольку накопившаяся грязь постепенно уменьшает его пропускную способность. Сильно забитая поверхность способна ограничить поступление воздуха, а разрывы, смятые складки или неплотная посадка открывают загрязнениям путь в обход фильтрующего слоя. Поэтому состояние детали влияет не только на чистоту впуска, но и на стабильность работы двигателя под нагрузкой.

Как проверить совместимость

Основной ориентир при подборе этой версии — обозначение двигателя 180N и исполнение TD для мотоблоков класса 7/9 л.с. Одной мощности техники недостаточно для точного выбора: в разных корпусах воздушных фильтров могут применяться картриджи с отличающейся геометрией. Перед установкой сопоставьте новую деталь со старой по цилиндрической форме, общей высоте, наружному диаметру, размерам центральных отверстий и конфигурации обоих торцов.

Отдельно проверьте место прилегания картриджа в корпусе и положение крышки после сборки. Фильтрующая деталь должна входить без перекоса, не болтаться и не требовать подрезания, сжатия либо другой доработки. Если старый фильтр отличается формой торцевых обойм или посадочными отверстиями, следует подобрать соответствующую модификацию, даже когда на технике установлен двигатель семейства 180N.

Установка и обслуживание

Перед разборкой очистите наружную часть корпуса, чтобы рыхлая пыль не попала в открытый впуск. Извлеките использованный картридж аккуратно, затем удалите загрязнения из корпуса и осмотрите поверхности прилегания. Внутри не должно оставаться земли, растительных частиц и другого мусора, способного помешать ровной посадке новой детали.

Установите картридж по центру, не сминая бумажные складки и не деформируя металлические торцы. После закрытия корпуса крышка должна фиксироваться штатным способом, а между сопрягаемыми частями не должно быть заметных щелей. Правильная посадка направляет весь поступающий воздух через бумажную поверхность, а не вокруг нее.

Когда требуется замена

Осматривайте фильтр во время планового обслуживания и чаще после продолжительной работы в пыльной среде. Замена необходима при плотном загрязнении складок, разрывах бумаги, сильном смятии, следах разрушения от влаги, расслоении или ослаблении торцевых обойм. Поврежденный картридж не следует возвращать в корпус: очистка не восстанавливает целостность порванной или деформированной фильтрующей поверхности.

Эта модель подходит для ремонта и сезонного обслуживания мотоблока с соответствующим двигателем 180N. Точное сравнение посадочных размеров со снятой деталью поможет выбрать нужное исполнение и установить его без переделки корпуса воздушного фильтра.
