Вал переключения передач КПП Минск MANLE

Вал переключения передач КПП Минск MANLE

Деталь предназначена для механизма ножного переключения передач мотоцикла Минск с двухтактным двигателем объемом 125 см³. Вал принимает усилие от установленной снаружи лапки и передает его механизму выбора ступени внутри коробки. От исправности этой детали зависит полнота хода привода: команда водителя должна без потерь доходить до внутренних деталей КПП, чтобы выбранная передача включалась и фиксировалась.

Конструкция и назначение

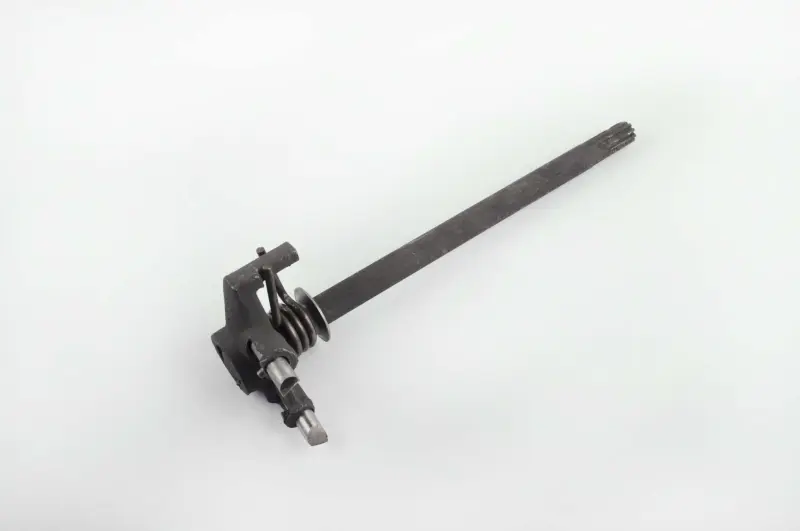

Изделие выполнено как длинный вал с наружным шлицевым концом. В его внутренней части размещены рычажные детали, витая возвратная пружина и ограничительные элементы. Такая компоновка соответствует механизму переключения, который проходит через картер и соединяет ножную лапку с внутренним приводом коробки. Вал работает не отдельно: на результат переключения также влияют состояние сопряженных деталей, правильность сборки и регулировка всего механизма.

Замена актуальна при деформации вала, повреждении наружных шлицев, выраженном люфте в посадке или неисправности деталей возвратного механизма. Возможные признаки проблемы — лапка не возвращается в исходное положение, имеет потерянный ход, перемещается с заеданием либо не обеспечивает уверенное включение ступени. Эти симптомы требуют осмотра всего привода: похожее поведение могут вызывать износ вилок, деталей фиксации и других компонентов коробки.

Что проверить при выборе

• Назначение: вал должен подбираться именно для механизма переключения КПП мотоцикла Минск 125 см³, а не для пускового механизма или другого вала двигателя.
• Общую геометрию: сопоставьте длину и форму стержня, расположение рычажной части, пружины, упоров и посадочных участков со снятой деталью.
• Наружное соединение: проверьте форму, длину и состояние шлицевого участка, на который устанавливается лапка переключения.
• Сторону и ориентацию: положение внутреннего механизма относительно наружного конца должно совпадать с конструкцией установленного двигателя.
• Сопряженные детали: до сборки осмотрите лапку, посадочные места, возвратный механизм и компоненты выбора передачи, чтобы новый вал не работал с уже изношенными деталями.

Установка и проверка после ремонта

Для замены требуется доступ к механизму коробки передач и частичная разборка двигателя. Перед установкой очистите посадочные места, проверьте отсутствие задиров и убедитесь, что вал свободно занимает предусмотренное положение без перекоса. Возвратную пружину и рычажные детали устанавливают в штатной ориентации; порядок разборки удобно фиксировать заранее, чтобы сохранить расположение шайб, упоров и сопряжений.

До окончательной сборки вручную проверьте ход механизма, возврат лапки и последовательное включение всех положений коробки. Движение должно происходить без закусывания, а внутренние детали не должны упираться из-за неправильной ориентации. После установки лапку закрепляют на шлицевом конце в положении, обеспечивающем удобный ход и отсутствие контакта с соседними частями мотоцикла.

Вал MANLE подходит для ремонта штатного ножного привода переключения на мотоцикле Минск указанного класса. Точное сравнение со снятой деталью особенно необходимо, если двигатель ранее ремонтировался или на мотоцикл устанавливались компоненты другой модификации. Такой подход позволяет заранее проверить посадку и избежать повторной разборки КПП.
