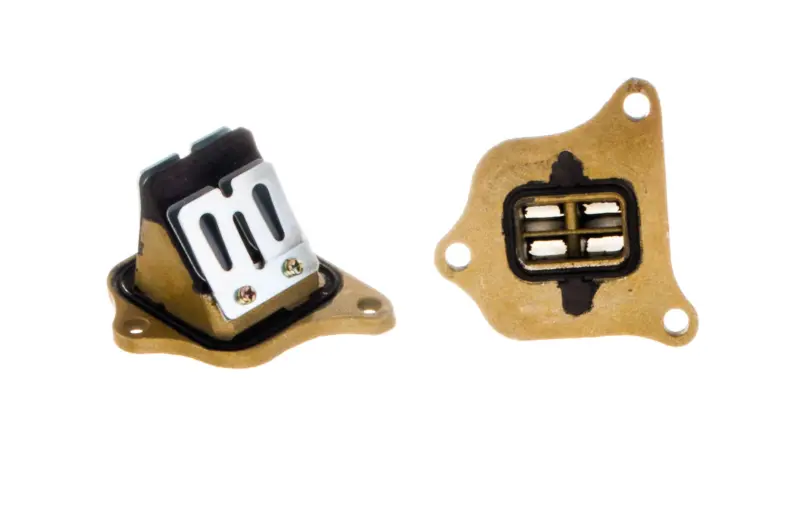

Лепестковый клапан Honda DIO AF34/35 на 3 болта ZUNA

Лепестковый клапан ZUNA для Honda DIO AF34/35

Клапан предназначен для впуска двухтактных скутеров Honda DIO AF34 и AF35 с трехточечным креплением. Он устанавливается между впускным трактом и картером двигателя и пропускает топливовоздушную смесь только в нужном направлении. Деталь подходит для ремонта штатной системы впуска, когда старые лепестки повреждены, деформированы, потеряли плотность прилегания либо имеют сколы и трещины.

Как клапан работает во впуске

Во время такта впуска разрежение в картере приподнимает лепестки, открывая проход для смеси. При росте давления они возвращаются к седлу и перекрывают обратное движение в сторону карбюратора. Такое автоматическое открытие и закрытие позволяет двухтактному двигателю наполнять картер свежей смесью и уменьшает ее обратный выброс через впуск.

Состояние лепестков напрямую связано с герметичностью впуска. Исправные пластины должны прилегать к плоскости корпуса без заметного зазора, свободно открываться и возвращаться на место. Поднятые края, трещины, сколы и неплотное закрытие нарушают направленный поток смеси. При диагностике провалов тяги и нестабильной реакции на ручку газа клапан проверяют вместе с карбюратором, патрубком, соединениями и прокладками впуска.

Конструкция и крепление

Клапан поставляется как собранная деталь: корпус образует каналы впуска, гибкие лепестки закрывают окна, а ограничительные пластины удерживают их и задают допустимое открытие. Основание имеет три крепежные точки. Именно конфигурация на три болта является одним из главных признаков этой версии для Honda DIO AF34/35.

У семейства AF34/35 встречаются разные исполнения впускных деталей, поэтому одного названия модели скутера для уверенного подбора недостаточно. До заказа необходимо определить фактическую версию установленного двигателя и сравнить старую деталь с новой. Особенно важны количество и расположение крепежных отверстий, форма основания, контур посадочной поверхности, ориентация корпуса и конфигурация проходных окон.

Что проверить перед установкой

• Модель техники: деталь заявлена для Honda DIO AF34/35 с двухтактным двигателем.
• Тип крепления: основание рассчитано на три болта; версия с другим расположением отверстий не должна подбираться только по внешнему названию модели.
• Посадочный контур: форма фланца и отверстия должны совпадать с местом установки без доработки корпуса.
• Состояние сопрягаемых деталей: патрубок, прокладки и плоскости соединения не должны создавать подсос воздуха.
• Положение лепестков: перед сборкой следует убедиться, что пластины прилегают ровно, не заедают и не имеют механических повреждений.

Рекомендации по монтажу

Перед разборкой впуска двигатель должен быть остывшим, а зона вокруг соединения — очищенной от загрязнений. После снятия карбюратора и патрубка посадочные поверхности очищают аккуратно, не оставляя частиц старой прокладки внутри канала. Состояние уплотнений оценивают отдельно: поврежденная или обжатая прокладка способна нарушить герметичность даже при исправном новом клапане.

Корпус устанавливают в правильной ориентации, без перекоса и принудительного совмещения несовпадающих отверстий. Крепеж затягивают равномерно в соответствии с требованиями сервисной документации Honda для конкретной модификации. После сборки проверяют плотность соединений, свободное положение патрубка и отсутствие контакта соседних деталей с корпусом клапана.

ZUNA на три болта подходит для планового восстановления штатного впуска Honda DIO AF34/35 и замены клапана с поврежденными либо неплотно прилегающими лепестками. Точная сверка крепления и посадочного контура со снятой деталью помогает выбрать нужное исполнение и собрать впуск без несовместимых соединений.
