Съемник-фиксатор заднего вариатора (сцепления) MANLE

Съемник-фиксатор заднего вариатора (сцепления) MANLE

Инструмент предназначен для удержания заднего вариатора или колокола сцепления при обслуживании вариаторной трансмиссии скутера. Он не вытягивает установленную деталь с вала: два штифтовых упора входят в подходящие отверстия и препятствуют вращению узла, пока мастер работает с центральной гайкой обычным ключом или торцевой головкой. Такая фиксация нужна при разборке привода для проверки сцепления, ремня и деталей заднего шкива, а также при обратной сборке.

Конструкция и принцип работы

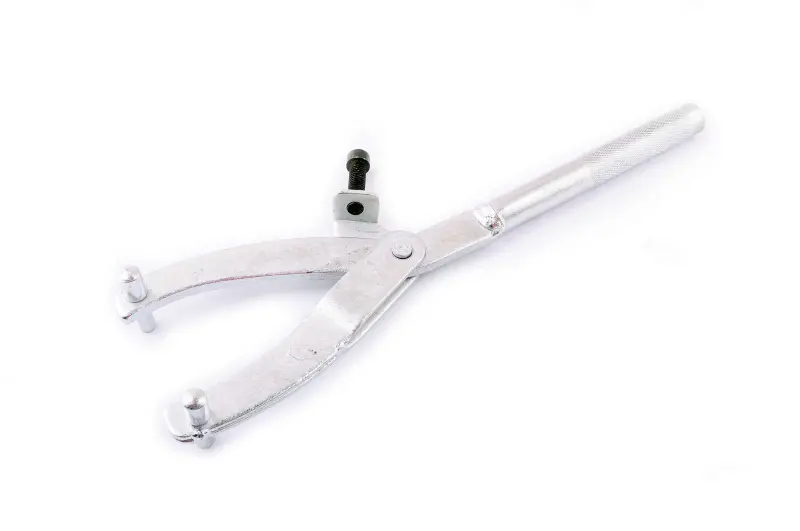

MANLE выполнен в виде рычажного захвата с двумя изогнутыми рабочими лапами. На концах расположены цилиндрические штифты, которые служат точками упора. Положение лап изменяется, а выбранный раскрытый размер фиксируется регулировочным винтом. Благодаря этому расстояние между штифтами можно настроить под конкретную деталь в пределах рабочего хода инструмента. Удлиненная рукоятка помогает удерживать захват, не приближая руку к центральной гайке и установленному на ней ключу.

Съемник применяют после снятия крышки вариаторного отсека и получения свободного доступа к обслуживаемому узлу. Штифты устанавливают в два подходящих отверстия колокола или другой предусмотренной для фиксации части. Обе точки должны входить достаточно глубоко и располагаться без перекоса. Затем лапы сводят до устойчивого контакта и затягивают регулировочный винт. После проверки посадки инструмент удерживают за рукоятку, одновременно отворачивая либо затягивая центральный крепеж.

Практические преимущества

• Два разнесенных штифта удерживают деталь от проворачивания и позволяют работать с центральной гайкой отдельным ключом.
• Регулируемое расстояние между лапами помогает настроить захват под фактическое расположение отверстий на обслуживаемой детали.
• Винтовая фиксация сохраняет выбранное положение лап во время разборки или сборки.
• Длинная рукоятка дает удобную точку приложения удерживающего усилия при работе с крепежом.

Как проверить совместимость

Перед покупкой сравните конструкцию обслуживаемого узла с рабочей частью инструмента. На колоколе сцепления или детали заднего вариатора должны быть два отверстия либо предусмотренные точки, в которые могут войти цилиндрические штифты. Проверьте межосевое расстояние между ними, диаметр и доступную глубину отверстий, а также отсутствие деталей корпуса, мешающих раскрытию лап. Название модели скутера само по себе недостаточно: на технике одной серии могут встречаться разные исполнения вариаторной трансмиссии.

Не подбирайте инструмент по диаметру центральной гайки — съемник ее не охватывает и не заменяет ключ соответствующего размера. Для обслуживания понадобятся подходящая головка или ключ, а при сборке — способ затянуть крепеж с моментом, указанным изготовителем техники. Если штифты входят только краями, лапы стоят под углом или регулировочного диапазона не хватает, применять чрезмерное усилие не следует: необходимо выбрать фиксатор с другой геометрией.

Рекомендации по применению

До начала работы очистите отверстия и контактные зоны от загрязнений, чтобы упоры заняли устойчивое положение. Нагрузку прикладывайте плавно, удерживая лапы в одной плоскости с фиксируемой деталью. Не используйте штифты как ударные бойки и не пытайтесь ими раздвигать половины шкива. После работы проверьте состояние упоров, шарнира и регулировочного винта. MANLE подходит для мастерской или собственного набора инструмента, если геометрия его захвата соответствует конкретному заднему вариатору либо колоколу сцепления.
