Ручной тормоз цепи с натяжителем для Goodluck GL 4500/5200 ZUNA

Ручной тормоз цепи ZUNA для Goodluck GL 4500/5200

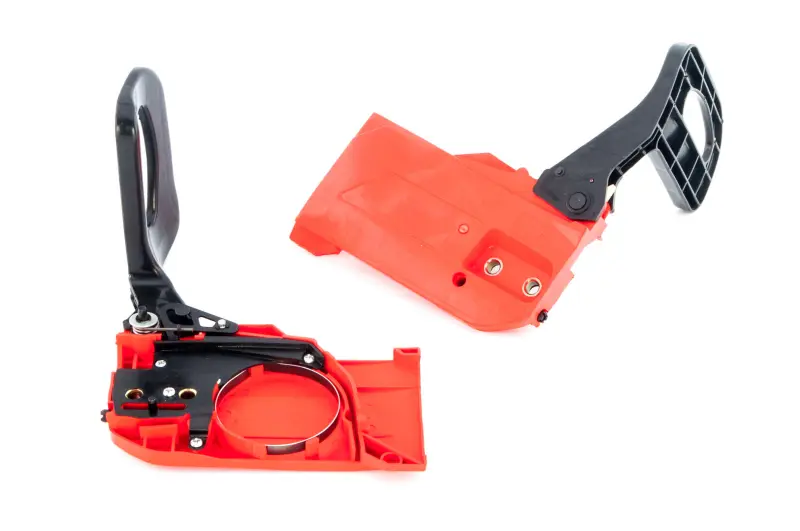

Узел в сборе предназначен для ремонта бензопил Goodluck GL 4500 и GL 5200. В одной детали объединены боковая крышка, ручка управления тормозом, тормозной механизм с металлической лентой и натяжитель цепи. Такое исполнение подходит для замены всего бокового модуля, когда установка одной ручки, отдельной крышки или натяжного механизма не решает проблему.

Крышка закрывает зону сцепления и ведущей звездочки, а тормозная лента располагается вокруг барабана сцепления. При переводе передней ручки механизм затягивает либо освобождает ленту, управляя остановкой цепи. Встроенный натяжитель взаимодействует с отверстием направляющей шины: во время регулировки его штифт перемещает шину и помогает установить необходимое натяжение цепи перед окончательной фиксацией крышки.

Когда требуется замена

Установку тормоза в сборе рассматривают при повреждении корпуса крышки, поломке или чрезмерном люфте ручки, деформации тормозной ленты, заедании механизма, неисправности натяжителя либо повреждении его посадочных деталей. Замена всего модуля также удобна после разборки пилы, если несколько связанных компонентов изношены одновременно и восстановление отдельных частей нецелесообразно.

До монтажа следует определить причину неисправности. Если цепь не останавливается, механизм не фиксируется в рабочих положениях или крышка не устанавливается без усилия, необходимо дополнительно проверить барабан сцепления, направляющую шину, крепежные шпильки и правильность сборки. Новая деталь не компенсирует деформацию соседних компонентов или неверно установленную режущую гарнитуру.

Что проверить при подборе

• Модель пилы: изделие рассчитано на Goodluck GL 4500 и GL 5200.
• Форму крышки: сравните контур, расположение крепежных отверстий и зоны прилегания со снятой деталью.
• Тормозной механизм: должны совпадать положение ручки, направление ее хода и расположение ленты относительно барабана сцепления.
• Натяжитель: проверьте положение регулировочного привода и штифта, который входит в отверстие направляющей шины.
• Соседние детали: крышка должна устанавливаться на шпильки свободно, без перекоса и принудительного стягивания крепежом.

Обозначения GL 4500 и GL 5200 являются основным ориентиром совместимости, однако при ремонте полезно сопоставить старую крышку и новую деталь по конструкции. Такая проверка особенно важна, если пила ранее ремонтировалась, на ней менялась шина или уже установлен натяжитель другого исполнения.

Особенности собранного узла

• Крышка, ручка тормоза и тормозная лента собраны в одном модуле, поэтому при комплексном повреждении не приходится отдельно сочетать эти связанные детали.
• Натяжитель уже расположен на крышке и после установки позволяет совместить его штифт с отверстием шины и отрегулировать положение гарнитуры.

Установка и проверка

Работы выполняют при остановленном и остывшем двигателе. Перед установкой очищают посадочную зону, проверяют состояние шпилек, барабана и шины, затем переводят тормозной механизм в положение, предусмотренное инструкцией пилы для снятия и монтажа крышки. Штифт натяжителя совмещают с отверстием шины, крепеж сначала наживляют без окончательной затяжки, регулируют цепь и только после этого равномерно фиксируют крышку.

После сборки цепь должна перемещаться по шине без закусывания и не провисать, а ручка тормоза — четко переходить между положениями без заеданий. Перед запуском проверяют посадку крышки, затяжку крепежа и работу механизма согласно руководству бензопилы. Если нет опыта обслуживания тормоза и режущей гарнитуры, монтаж разумно поручить специалисту.
