Тюнинговый CDI-коммутатор MANLE для Delta, оранжевый

Тюнинговый CDI-коммутатор MANLE для мопеда Delta

Коммутатор предназначен для системы зажигания мопеда Delta с двигателем семейства 139FMB. Модуль принимает импульс датчика момента зажигания и управляет подачей сигнала на катушку, чтобы искра на свече возникала в требуемый момент работы двигателя. Деталь выбирают для ремонта штатной системы либо замены установленного CDI-модуля с совпадающим типом подключения.

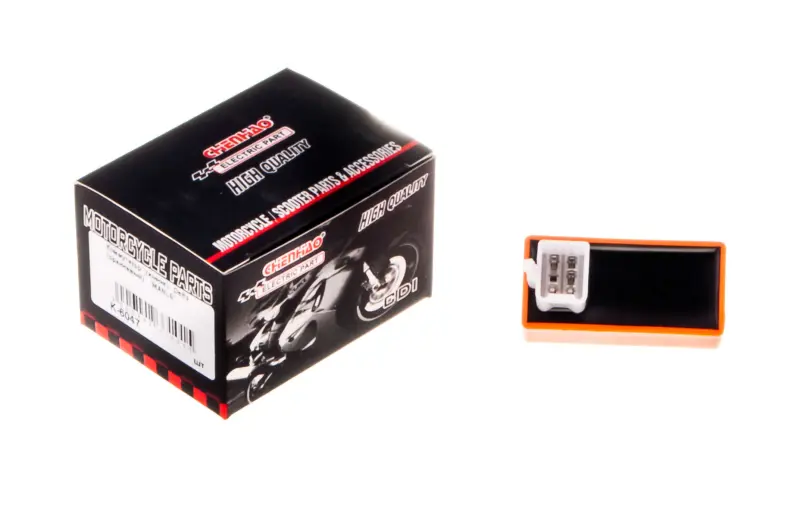

Модель выполнена в прямоугольном корпусе с черной основной частью и оранжевой окантовкой. Подключение осуществляется через встроенный пластиковый разъем, поэтому для правильного подбора недостаточно ориентироваться только на обозначение Delta. На мопедах одной марки могут встречаться разные варианты проводки, блоков зажигания и расположения контактов. До установки необходимо сопоставить разъем нового модуля с ранее установленной деталью и ответной колодкой жгута.

Что проверить при выборе

• Модель техники и двигатель. Эта версия каталогизируется для мопедов Delta с двигателем 139FMB. Если проводка или двигатель заменялись, подбор выполняют по фактической конфигурации мопеда.
• Форма разъема. Должны совпадать внешний профиль колодки, направляющие, фиксатор и положение секций. Разъем должен соединяться без подпиливания корпуса и чрезмерного усилия.
• Количество и расположение контактов. Сравнивают не только общее число клемм, но и занятые позиции внутри колодки. Одинаковая форма корпуса сама по себе не подтверждает одинаковую распиновку.
• Схема подключения. Назначение проводов датчика, катушки, питания, массы и линии остановки двигателя должно соответствовать проводке конкретного мопеда.
• Тип установленного CDI. Перед заменой следует установить, какая версия блока применена на технике и от какого источника она получает питание. Внешне близкие модули разных типов не считаются взаимозаменяемыми.

Когда требуется проверка коммутатора

Диагностика CDI-модуля актуальна при отсутствии искры, нестабильном запуске, внезапной остановке двигателя или перебоях зажигания. Эти признаки не указывают только на коммутатор: похожие проявления возможны при неисправности свечи, катушки, датчика, генератора, выключателя двигателя, проводки либо контактов в соединениях. Перед заменой проверяют состояние разъемов, надежность массы и целостность проводов, чтобы новая деталь не маскировала другую причину неисправности.

Установка и первичная проверка

Работы выполняют при выключенном зажигании. Старый модуль отсоединяют, удерживая пластиковую колодку, а не вытягивая ее за провода. Контакты ответного разъема должны быть чистыми, сухими, без окисления, подгорания и ослабленных клемм. Коммутатор размещают в штатной зоне так, чтобы корпус и проводка не касались горячих частей двигателя, не пережимались облицовкой и не находились под постоянным натяжением.

После подключения проверяют фиксацию колодки, запуск двигателя и устойчивость его работы на разных режимах без длительной поездки. Если разъем не входит свободно, расположение контактов отличается или двигатель после монтажа работает неправильно, подключение прекращают и повторно сверяют схему. Обозначение «тюнинг» относится к версии товара, но само по себе не подтверждает конкретный прирост мощности, изменение ограничителя оборотов или заданный угол опережения. Такой результат нельзя оценивать без точных данных о модуле и конфигурации двигателя.
