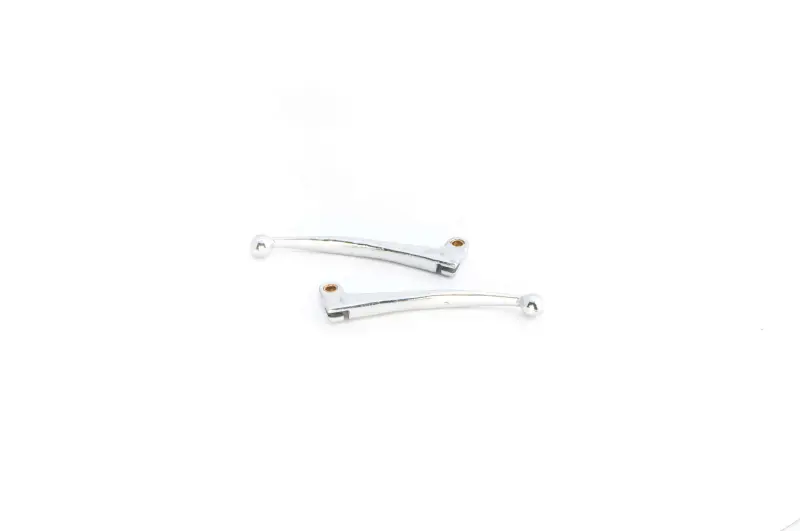

Комплект рычагов тормоза Suzuki AD50/LETS, барабан/барабан, хром, MANLE

Комплект рычагов тормоза для Suzuki AD50 и LETS

Комплект MANLE предназначен для скутеров Suzuki AD50 и LETS с барабанными тормозами спереди и сзади. В него входят два хромированных рычага — левый и правый. Они устанавливаются в штатные держатели на руле и передают усилие руки на тросовые приводы тормозов. Такой набор подходит для одновременной замены обеих деталей или восстановления одной стороны с сохранением одинакового исполнения рычагов.

Обозначение «голые» означает, что это непосредственно рычаги без рулевых держателей, тросов и других деталей управления. На каждом рычаге предусмотрена зона шарнирного крепления и место соединения с наконечником тормозного троса. Правый и левый рычаги различаются формой посадочной части, поэтому при монтаже устанавливаются каждый на свою сторону руля. Хромированное исполнение соответствует указанной версии комплекта и подходит для замены рычагов с аналогичным внешним оформлением.

Что учесть при подборе

Название модели само по себе не заменяет проверку конструкции тормозов. Этот вариант рассчитан именно на конфигурацию «барабан/барабан». Для версии скутера с передним дисковым тормозом требуется другой тип правого рычага, взаимодействующий с тормозной машинкой. Перед заказом следует убедиться, что оба тормоза скутера приводятся тросами, а старые детали совпадают с комплектом по форме и способу установки.

• Модель: проверьте принадлежность скутера к Suzuki AD50 или LETS и уточните его модификацию.
• Тип тормозов: спереди и сзади должны быть установлены барабанные механизмы с тросовым управлением.
• Посадочная часть: сравните контур основания, расположение осевого отверстия и толщину рычага в месте крепления со снятой деталью.
• Соединение с тросом: форма места под наконечник троса должна соответствовать прежнему рычагу.
• Сторона установки: сопоставьте отдельно левую и правую детали, не ориентируясь только на общую длину или цвет.
• Комплектация: если нужны также крепеж, держатели или тросы, их подбирают отдельно под конкретную модификацию скутера.

Когда требуется замена

Рычаг обычно меняют после падения, удара или продолжительной эксплуатации, если он погнут, треснул, имеет повреждение в районе осевого отверстия либо заметно люфтит в держателе. Деформированная деталь может задевать корпус рулевого блока, двигаться неравномерно или давать неудобный ход при торможении. До установки нового комплекта стоит проверить состояние осей, посадочных мест, наконечников тросов и самих тросов: новый рычаг не устраняет износ сопряженных деталей.

Установка и проверка

Монтаж выполняют в штатные рулевые держатели после снятия прежних рычагов и отсоединения наконечников тросов. Посадочные места очищают, затем каждую деталь устанавливают на соответствующую сторону, соединяют с тросом и закрепляют предусмотренной осью. Крепление не должно пережимать рычаг: после сборки он должен свободно поворачиваться и самостоятельно возвращаться в исходное положение под действием исправного привода.

После монтажа регулируют свободный ход обоих тормозных приводов в соответствии с требованиями конкретного скутера. До поездки необходимо несколько раз нажать каждый рычаг, убедиться в плавности движения, надежном возврате и корректном включении соответствующего тормоза. Если ход остается тугим, рывками или с чрезмерным люфтом, дополнительно проверяют трос, его прокладку, ось крепления и держатель. Комплект подходит для ремонта рулевого управления Suzuki AD50 и совместимых версий LETS только при полном совпадении конфигурации «барабан/барабан» и посадочной геометрии.
