Ремкомплект штока сцепления Jawa 350 VCH (Чехия)

Ремкомплект штока сцепления Jawa 350 VCH

Набор предназначен для обслуживания штока механизма выключения сцепления мотоцикла Jawa 350. Это локальный ремонтный комплект для участка, через который усилие от привода передается к нажимной части сцепления. Он пригодится при переборке механизма, когда узел в целом сохраняется, а установленные вокруг штока детали уже имеют следы износа, деформации или повреждения.

Назначение в механизме сцепления

При нажатии рычага привод перемещает детали выключения, штоки воздействуют на нажимной диск, и сцепление размыкается. После отпускания рычага механизм возвращается в исходное положение. Поэтому посадка компонентов вокруг штока, их правильная ориентация и свободное прохождение штока имеют значение для полного хода привода. Ремкомплект используют не вместо дисков, корзины или самого штока, а при ремонте относящихся к нему посадочных компонентов.

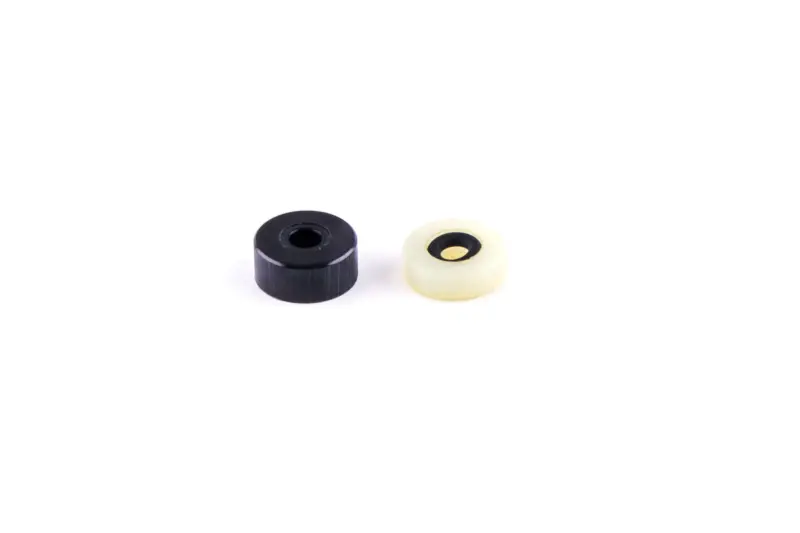

Комплект включает компактные детали кольцевой формы с центральными отверстиями. Компоненты отличаются наружным диаметром и профилем. Их следует рассматривать как согласованный набор для штатного места установки, сохраняя последовательность и направление расположения деталей при сборке.

Как проверить совместимость

Основная заявленная применяемость — Jawa 350. Одного обозначения объема двигателя недостаточно, если мотоцикл ранее ремонтировали, меняли двигатель, крышку или механизм выключения сцепления. Перед заказом снимите старые детали и сопоставьте их с новым комплектом по конструкции. Проверять нужно не только общий вид, но и параметры каждого компонента:

• наружный диаметр и толщину кольцевых деталей;
• диаметр центрального отверстия относительно штока;
• форму торцов, буртиков и посадочного профиля;
• состав набора, порядок установки и направление сторон;
• исполнение механизма сцепления на конкретном мотоцикле.

Если старые детали разрушены или установлены не полностью, ориентируйтесь на схему сцепления именно вашей модификации Jawa 350. Не подбирайте набор только по слову «Jawa»: у техники разных серий и после прежних ремонтов конструкция посадочного места может отличаться.

Когда нужен ремкомплект

Поводом для разборки служат затрудненный ход механизма выключения, невозможность нормально отрегулировать привод, заметный износ деталей около штока либо повреждение компонентов, обнаруженное при обслуживании. Эти признаки не всегда связаны только с ремкомплектом: одновременно проверьте прямолинейность и поверхность штока, состояние нажимного механизма, троса и регулировочных деталей. Такой осмотр помогает не оставить причину неисправности внутри собранного узла.

Рекомендации по установке

• До разборки зафиксируйте последовательность и ориентацию установленных компонентов.
• Очистите посадочное место и шток от загрязнений, не повреждая сопрягаемые поверхности.
• Сравните новые детали со снятыми и убедитесь, что отверстия соответствуют штоку, а наружные поверхности — посадочным местам.
• Устанавливайте компоненты без перекоса и чрезмерного усилия; после сборки убедитесь, что шток перемещается по предусмотренной траектории.
• Отрегулируйте привод по руководству для вашей модификации и проверьте работу сцепления на неподвижном мотоцикле.

После установки рычаг должен двигаться без заеданий, а механизм — полностью выключать и включать сцепление. Если регулировка быстро уходит или ход остается неправильным, повторно проверьте порядок сборки и соседние детали. Ремкомплект VCH подходит для целевого ремонта штока сцепления Jawa 350, когда совпадение конструкции подтверждено по снятым компонентам и схеме конкретного мотоцикла.
