Лапка переключения передач Yamaha YBR125 XL

Лапка переключения передач Yamaha YBR125 XL

Двухсторонняя педаль предназначена для ножного управления коробкой передач мотоцикла Yamaha YBR с двигателем объемом 125 см³. Она устанавливается на вал переключения и передает движение стопы механизму выбора передачи. Такая деталь нужна при восстановлении мотоцикла после падения, повреждении штатного рычага, износе посадочного соединения или ухудшении удобства переключения.

Конструкция и назначение

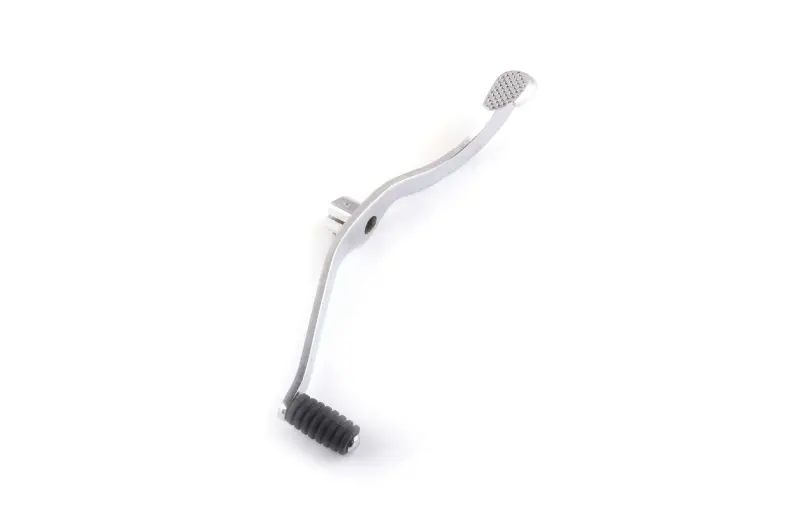

Изогнутый рычаг оснащен двумя контактными площадками. На одном конце расположена цилиндрическая площадка с резиновой накладкой, на другом — широкая металлическая площадка с рельефной поверхностью. Двухсторонняя компоновка позволяет воздействовать на педаль носком либо пяткой в зависимости от направления переключения и привычной техники управления. Рельеф и резиновая накладка помогают стопе увереннее контактировать с педалью.

В центральной части предусмотрено разъемное посадочное соединение для установки на внешний вал коробки передач. После затяжки крепежа рычаг должен быть надежно зафиксирован на валу, сохранять выбранное положение и свободно перемещаться в пределах предусмотренного хода. Геометрия детали формирует положение обеих площадок относительно подножки, поэтому перед заказом необходимо учитывать не только модель мотоцикла, но и форму установленной ранее педали.

Что проверить при подборе

Заявленная совместимость относится к Yamaha YBR 125, однако у мотоциклов разных годов и модификаций могут отличаться исполнение деталей и параметры посадки. Сравните новую лапку со снятой деталью по общей конфигурации, направлению изгибов, расположению площадок и положению зажимной части. Отдельно следует проверить диаметр посадки, профиль и количество шлицев вала, ширину зажима, длину плеч в обе стороны и расстояние от вала до точек контакта со стопой.

Также оцените свободное пространство возле крышки двигателя, подножки, тяги и других расположенных рядом деталей. Педаль не должна касаться неподвижных частей мотоцикла во время полного хода. Если прежний рычаг был погнут, использовать только его текущую форму как единственный образец не стоит: деформация может изменить вылет, высоту площадок и угол относительно подножки.

Когда требуется замена

Основанием для проверки лапки служат заметный люфт на валу, проворачивание зажимной части, погнутое плечо, поврежденная контактная площадка или неестественное положение стопы при переключении. Перед заменой нужно убедиться, что причина проблемы находится именно во внешнем рычаге. Люфт самого вала, затрудненный возврат педали или нарушения внутри механизма выбора передач требуют отдельной диагностики.

Рекомендации по установке

До монтажа очистите доступную часть вала и проверьте состояние его шлицев. Посадочное соединение должно надеваться без ударов и перекоса. Установите лапку под углом, при котором обе площадки доступны ноге, а рычаг имеет свободный ход вверх и вниз. Не следует принудительно разводить зажимную часть или забивать педаль на вал: такие действия могут повредить соединение и осложнить последующее обслуживание.

После фиксации проверьте отсутствие продольного и углового люфта, затем вручную проконтролируйте полный ход педали. Она должна возвращаться после каждого нажатия, не задевать корпус двигателя и не упираться в подножку. Первую проверку переключения выполняют на неподвижном мотоцикле с соблюдением процедуры, указанной в руководстве по обслуживанию. После короткой поездки полезно повторно осмотреть крепление и убедиться, что положение лапки не изменилось.

Эта модель подходит для ремонта узла ножного переключения Yamaha YBR125, когда требуется двухсторонний рычаг с передней резиновой и задней рельефной площадками. Точное сравнение посадки и геометрии со штатной деталью поможет сохранить удобное положение стопы и корректный ход механизма.
