Кулиса переключения передач Jawa 350 634/638/640 VCH (Чехия)

Кулиса переключения передач Jawa 350 634/638/640 VCH

Кулиса предназначена для механизма переключения передач мотоциклов Jawa 350 типов 634, 638 и 640. Она устанавливается внутри двигателя и взаимодействует с направляющими пальцами вилок коробки передач. При повороте кулисы ее фигурные пазы задают положение вилок, благодаря чему шестерни перемещаются в положение, соответствующее выбранной передаче или нейтрали.

Это не наружная педаль и не отдельный вал переключения, а внутренняя часть системы управления коробкой. Деталь подходит для ремонта механизма, в котором изношены, погнуты или повреждены пластины, пазы, точки крепления либо подвижные детали кулисы. Перед покупкой необходимо определить причину неисправности: похожие симптомы могут возникать также из-за состояния вилок, их направляющей, шестерен, вала переключения или сопряженных деталей.

Конструкция и назначение

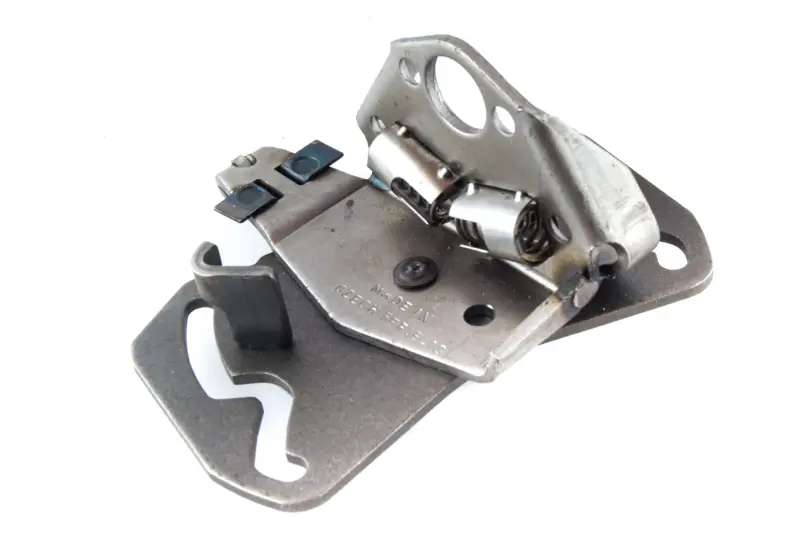

Механизм выполнен в виде собранной системы металлических пластин с фигурными направляющими, пружинами, подвижными деталями и крепежными отверстиями. Такая компоновка соответствует внутреннему механизму выбора передач Jawa, а не одиночной пластине без сопряженных компонентов. В фирменном каталоге Jawa этот участок двигателя относится к разделу механизма переключения, где кулиса указана в сборе с держателем.

Направляющие пальцы вилок входят в верхний и нижний пазы кулисы. Когда механизм занимает очередное фиксированное положение, вилки перемещают соответствующие шестерни по валам. Поэтому состояние пазов, точность взаимного расположения деталей и свободное движение всех подвижных частей непосредственно влияют на корректное включение первой, последующих передач и нейтрали.

Как проверить совместимость

• Модель мотоцикла: заявленное применение — Jawa 350 типов 634, 638 и 640.
• Тип детали: внутренняя кулиса коробки с держателем и механизмом фиксации, а не наружная лапка переключения.
• Форма основания: сравните расположение крепежных отверстий, контур пластин и форму направляющих пазов со снятым механизмом.
• Исполнение сопряжений: проверьте положение пружин, подвижных деталей и участков, контактирующих с приводом переключения.
• Состояние остальных деталей: до сборки осмотрите вилки, их пальцы и направляющую, поскольку износ этих компонентов способен нарушить работу новой кулисы.

Обозначение Jawa 350 охватывает несколько поколений и модификаций, поэтому одного рабочего объема для подбора недостаточно. Ориентируйтесь на точный тип мотоцикла и конструкцию ранее установленного механизма. Если двигатель или коробка ранее ремонтировались с использованием деталей другой модификации, сравнение снятой кулисы особенно важно.

Установка и проверка после ремонта

Для доступа к кулисе на Jawa 350 типов 638–640 руководство по ремонту предусматривает разборку двигателя и разделение половин картера. Сам механизм закреплен четырьмя потайными винтами. При обратной сборке кулису устанавливают в одно из средних положений, после чего направляющие пальцы вилок вводят в соответствующие пазы.

До соединения картера необходимо последовательно проверить положения всех передач. Вилки должны перемещаться без упора пальцев в концы пазов, а в нейтральном положении зацепы соседних шестерен не должны касаться друг друга. Такая проверка особенно нужна при установке новой кулисы: она позволяет обнаружить неправильное положение вилок или несоответствие сопряженных деталей до окончательной сборки двигателя.

Монтаж требует правильной ориентации вилок, шестерен и валов, а также соблюдения процедуры сборки коробки, указанной для конкретной модели Jawa. Деталь рационально устанавливать во время полноценного ремонта механизма переключения, когда картер уже разобран и можно проверить весь комплект сопряжений. После сборки переключение оценивают во всех предусмотренных положениях, не ограничиваясь проверкой одной передачи.
