Резиновая муфта балансира ГУК «Муравей» SKY

Резиновая муфта балансира ГУК «Муравей» SKY

Эта деталь предназначена для ремонта привода полуоси мотороллера «Муравей». В каталогах она также встречается под названиями резинка балансира ГУК, муфта полуоси и резинка полуоси колеса. Упругая вставка располагается между сопрягаемыми частями привода и участвует в передаче крутящего момента. Эластичность резины помогает смягчать толчки и вибрации, возникающие при изменении нагрузки, поэтому исправность муфты важна для равномерной работы соединения.

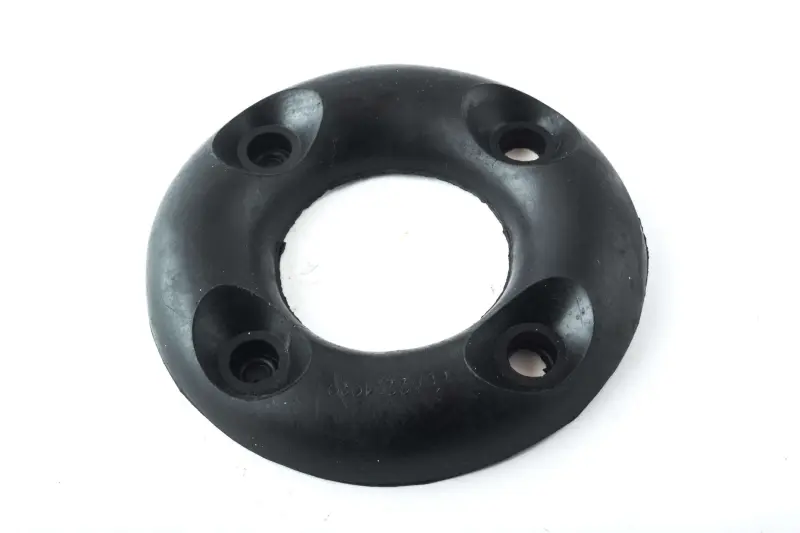

Муфта SKY выполнена в форме цельного черного кольца с крупным центральным отверстием. По окружности расположены четыре углубленные посадочные зоны с отверстиями. Такая конфигурация определяет положение детали в соединении, поэтому при подборе нужно учитывать не только модель техники и название запчасти, но и геометрию снятой муфты. Внешне похожие резиновые детали могут отличаться профилем, толщиной, диаметром центрального проема или расположением посадочных мест.

Назначение и практическая польза

• Упругая резиновая конструкция смягчает ударные нагрузки в соединении полуоси и помогает уменьшить передачу вибраций между сопрягаемыми деталями.
• Цельная кольцевая форма обеспечивает одновременную работу всех четырех посадочных зон и правильное размещение муфты в предусмотренном для нее месте.
• Четыре углубленных отверстия задают схему сопряжения с деталями привода и позволяют установить муфту без произвольного изменения ее положения.

Как правильно подобрать муфту

Основной ориентир — применение в узле балансира ГУК мотороллера «Муравей». Перед заказом сопоставьте старую деталь с новой по внешнему контуру, форме центрального отверстия, количеству и взаимному расположению четырех посадочных зон. Отдельно сравните глубину углублений, толщину кольца и профиль поверхностей, прилегающих к ответным частям. Эти признаки особенно важны, если техника ранее ремонтировалась, в привод устанавливались нештатные детали либо происхождение снятой муфты неизвестно.

Не следует выбирать эту позицию только по общему слову «резинка»: для мотороллера «Муравей» продаются разные втулки, уплотнения и резиновые детали полуоси. Нужная запчасть должна соответствовать именно муфте балансира ГУК. Также не смешивайте обычное исполнение SKY с отдельно представленной усиленной версией: это разные каталожные позиции, и их свойства нельзя считать одинаковыми без прямого сопоставления.

Замена и проверка соединения

Поводом для разборки служат трещины, разрывы, заметная деформация, выкрашивание резины, увеличение люфта или следы неравномерного контакта на старой муфте. Перед монтажом очистите место установки и осмотрите сопрягаемые детали: острые кромки, перекос, поврежденные посадочные поверхности или лишний люфт способны быстро испортить новую резину. Муфта должна размещаться ровно, без подрезания, принудительного растяжения и смещения относительно четырех посадочных точек.

При сборке равномерно совместите отверстия и контролируйте, чтобы кольцо не оказалось зажатым с перекосом. Порядок разборки, положение соседних деталей и усилие затяжки крепежа выбирайте по ремонтной документации конкретной модификации мотороллера. После установки полезно вручную проверить свободное движение соединения и отсутствие нештатного контакта, а затем повторно осмотреть место ремонта после непродолжительной эксплуатации. Такой подход помогает устранить причину повреждения, а не ограничиваться заменой изношенной резины.
