Крышка головки цилиндра правая для мопеда Active

Правая крышка головки цилиндра для мопеда Active

Деталь предназначена для установки с правой стороны головки цилиндра двигателя мопеда Active. Она закрывает предусмотренную конструкцией боковую часть головки, защищает расположенные внутри детали от внешних загрязнений и участвует в уплотнении места соединения. Такая крышка нужна при восстановлении двигателя после разборки, а также для замены корпуса с трещинами, деформированной посадочной плоскостью или поврежденными участками крепления.

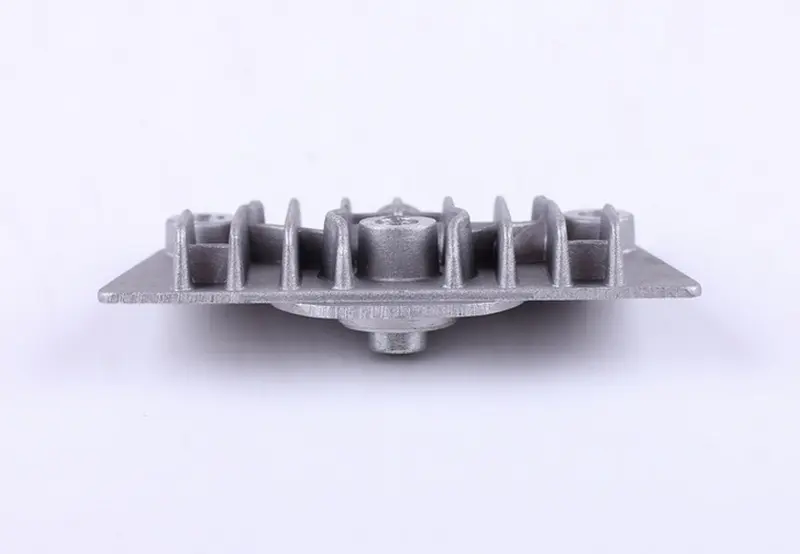

Это отдельная корпусная деталь, а не головка цилиндра в сборе и не комплект клапанов. Крышка не выполняет впуск или выпуск и не определяет компрессию двигателя сама по себе. Ее задача связана с закрытием боковой части головки и сохранением штатной компоновки моторного механизма. Корпус имеет вытянутую форму, наружные ребра, центральный выступ и боковые площадки. Эти признаки следует учитывать при сравнении с ранее установленной крышкой.

Подбор по конструкции двигателя

Обозначение Active указывает на семейство мопедов, однако внутри него могут применяться разные исполнения двигателя и сопрягаемых деталей. Поэтому одной модели транспорта недостаточно для окончательного выбора. Перед заказом необходимо сопоставить геометрию старой крышки, форму посадочной плоскости и расположение крепежных участков. Детали одинакового назначения могут отличаться контуром, высотой центральной части или конфигурацией ребер.

• Сторона установки. Эта крышка относится к правой стороне головки цилиндра. Определять сторону нужно по штатному положению на двигателе.
• Контур основания. Периметр и выступающие площадки должны совпадать с ответной поверхностью головки без смещения.
• Крепежные точки. Сравните их количество, расположение и взаимное расстояние со снятой деталью.
• Центральная часть. Проверьте форму и высоту выступа, поскольку различия могут помешать правильной посадке.
• Уплотнение. Его тип и состояние должны соответствовать конкретному исполнению головки и крышки. Наличие уплотнения в наборе не заявлено.
• Свободное пространство. После установки корпус не должен соприкасаться с соседними деталями двигателя или мешать их обслуживанию.

Замена и установка

Работы выполняют на остывшем и очищенном двигателе. После демонтажа старой крышки посадочную поверхность головки осматривают на наличие загрязнений, остатков прежнего уплотнения, задиров и деформации. Поверхность очищают осторожно, не повреждая плоскость сопряжения. Если сама головка имеет заметные дефекты, установка новой крышки не устранит причину неплотного соединения.

Крышку устанавливают ровно, без ударов и принудительного притягивания крепежом. Все точки фиксации должны совмещаться свободно. Крепеж затягивают постепенно и равномерно, соблюдая последовательность и момент, предусмотренные для конкретного двигателя. Перетяжка способна деформировать корпус, повредить резьбу или нарушить прилегание. Использовать усилие для компенсации несовпадения деталей нельзя.

После сборки проверяют прилегание по всему контуру и отсутствие перекоса. При первом запуске контролируют место соединения: следы масла могут указывать на загрязненную поверхность, поврежденное или неподходящее уплотнение, неравномерную затяжку либо неверно подобранную крышку. В таком случае двигатель останавливают и повторно проверяют монтаж.

Когда крышку пора заменить

Замена требуется при трещинах корпуса, сколах, повреждении крепежных зон, искривлении основания или устойчивом просачивании масла, которое не связано с одним лишь изношенным уплотнением. Исправная и правильно подобранная крышка закрывает обслуживаемую часть головки, помогает удерживать масло внутри предусмотренной зоны и не допускает попадания дорожной пыли непосредственно к расположенному за ней механизму.

Для окончательной проверки положите старую и новую крышки в одинаковом положении и последовательно сравните контур, ребра, центральный выступ, посадочную плоскость и крепежные участки. При расхождении любого ключевого признака совместимость необходимо уточнить до начала установки.
