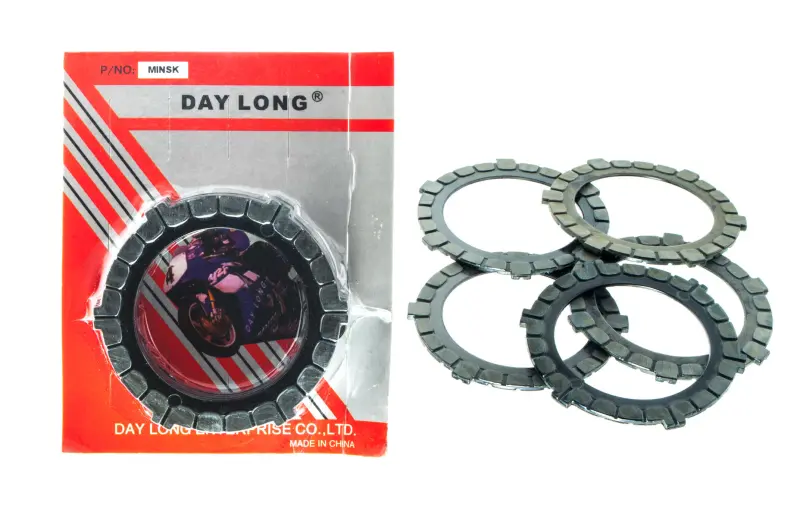

Диски сцепления JING mod.B для Минск/Восход, текстолит, 5 шт.

Комплект текстолитовых дисков сцепления JING mod.B

Набор предназначен для ремонта сцепления мотоциклов Минск и Восход. В комплект входят пять фрикционных дисков из текстолита, рассчитанных на установку единым пакетом. Они участвуют в передаче крутящего момента от двигателя к коробке передач: при включенном сцеплении пакет прижимается, а при выжиме разъединяется, позволяя тронуться, остановиться и переключить передачу без остановки двигателя.

Диски имеют кольцевую форму и наружные выступы по периметру. Такая геометрия определяет их положение в корзине сцепления и поэтому является одним из главных критериев подбора. Исполнение mod.B необходимо рассматривать как конкретный вариант детали: оно не заменяет проверку формы, толщины и посадочных размеров снятого комплекта. Названия Минск и Восход охватывают технику разных выпусков и модификаций, поэтому совпадение только по марке мотоцикла недостаточно.

Когда требуется замена

Фрикционные диски работают под прижимным усилием и постепенно изнашиваются. Проверка пакета актуальна, если обороты двигателя растут быстрее скорости мотоцикла, сцепление пробуксовывает под нагрузкой, включается рывками, полностью не размыкается либо требует постоянной корректировки регулировки. Похожие симптомы могут быть связаны не только с дисками, но и с тросом, приводом выключения, пружинами, стальными пластинами или выработкой в корзине. Перед сборкой следует оценить состояние всего механизма, чтобы новая деталь не работала вместе с поврежденными сопряженными компонентами.

Что проверить при выборе

• Исполнение: требуемой конструкции должен соответствовать вариант JING mod.B.
• Количество: набор содержит пять текстолитовых фрикционных дисков.
• Наружный профиль: сравните число, расположение и очертания выступов с демонтированными дисками.
• Посадочную геометрию: сопоставьте наружный и внутренний диаметры, толщину каждого диска и общую высоту собранного пакета.
• Состояние остальных деталей: проверьте стальные пластины на коробление и следы перегрева, корзину — на канавки в местах контакта, пружины и привод — на износ и правильную работу.

Пять дисков позволяют заменить фрикционную часть пакета комплектом, не смешивая новые детали с уже изношенными. Это помогает получить одинаковые условия контакта по всему пакету, однако правильная работа сцепления зависит также от состояния сопряженных пластин, корзины, пружин и регулировки привода. Если прежние диски имеют неодинаковую толщину, сколы, следы сильного нагрева или деформацию, необходимо найти и устранить причину повреждения до окончательной сборки.

Установка и проверка после ремонта

Монтаж выполняют в последовательности, предусмотренной конструкцией конкретного двигателя. Диски располагают в пакете в том же порядке, который задан устройством сцепления; крепеж пружин затягивают равномерно, без перекоса нажимной части. Фрикционные поверхности и сопряженные пластины должны быть чистыми, а механизм — свободно размыкаться и возвращаться после отпускания рычага. Применяемую технологическую подготовку дисков и смазочный материал выбирают по руководству для конкретной модели двигателя.

После сборки регулируют свободный ход привода и сначала проверяют включение передач на неподвижном мотоцикле. Затем оценивают начало схватывания, полноту размыкания и отсутствие пробуксовки при умеренной нагрузке. Комплект JING mod.B подходит для ремонта только при полном совпадении геометрии с ранее установленными дисками и конфигурацией корзины сцепления.
