Внутренний барабан сцепления JAWA 350 JING mod.B

Внутренний барабан сцепления JAWA 350 JING mod.B

Деталь предназначена для ремонта сцепления двухтактного мотоцикла JAWA 350. Внутренний барабан, также известный среди владельцев этой техники как «столик сцепления», относится к ведомой части многодискового механизма. Его центральная ступица сопрягается со шлицами первичного вала коробки передач, а сам барабан участвует в установке и удержании деталей пакета сцепления. Исполнение JING mod.B следует учитывать при подборе: внешне похожие варианты для JAWA 350 могут различаться геометрией и посадочными параметрами.

Конструкция и назначение

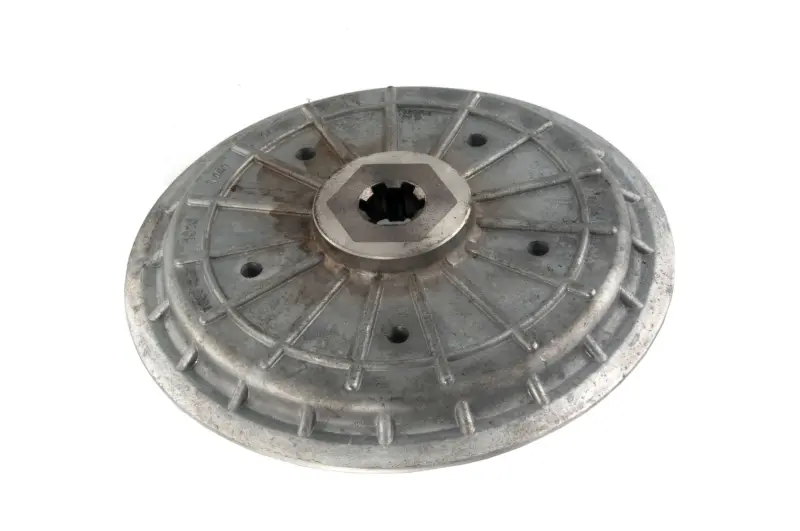

Барабан выполнен в форме круглого опорного диска с центральным шлицевым отверстием, выраженным наружным ободом и радиальными ребрами. На плоскости предусмотрены четыре круглых отверстия. Такая конфигурация определяет положение детали внутри сцепления и ее сопряжение с соседними компонентами. При включенном сцеплении ведомая часть принимает вращение через сжатый пакет дисков и передает его на первичный вал коробки передач. При выключении сцепления давление на пакет уменьшается, благодаря чему двигатель и трансмиссия кратковременно разъединяются для остановки или переключения передачи.

Состояние внутреннего барабана влияет на правильную сборку пакета дисков и соосность деталей. Поводом для проверки служат повреждение центральных шлицев, заметный люфт на валу, деформация опорной плоскости, износ сопрягаемых участков либо повреждение отверстий. Рывки, шум и неполное размыкание сцепления не всегда связаны только с барабаном: одновременно проверяют диски, пружины, нажимные детали, крепеж, привод выключения и состояние посадки на валу.

Что проверить перед выбором

• Модель мотоцикла: подтвержденное назначение — JAWA 350 с двухтактным двигателем.
• Вариант исполнения: приобретаемая деталь обозначена как JING mod.B; обозначения других модификаций нельзя считать взаимозаменяемыми без сравнения.
• Центральная посадка: сравните профиль и количество внутренних шлицев, диаметр отверстия и глубину ступицы со снятым барабаном.
• Общая геометрия: сопоставьте наружный диаметр, высоту, форму обода, толщину опорной части и расположение четырех отверстий.
• Соседние детали: убедитесь, что конфигурация барабана соответствует установленному пакету дисков, нажимным деталям и креплению конкретного сцепления.

Одного указания объема двигателя недостаточно для безошибочного выбора, поскольку семейство JAWA 350 включает разные исполнения сцепления. Если старый барабан сохранился, его следует использовать как основной образец для сравнения посадки и геометрии. При отсутствии образца подбор выполняют по модели двигателя и устройству установленного механизма согласно ремонтной документации мотоцикла.

Рекомендации по установке

Перед сборкой очищают посадочную зону и осматривают шлицы первичного вала: выраженная выработка на валу не устраняется установкой нового барабана. Деталь должна садиться без перекоса и несвойственного бокового люфта; ударная запрессовка может повредить шлицевое соединение. Диски устанавливают в предусмотренной последовательности, крепеж затягивают способом и моментом, указанными для конкретной модификации двигателя. После сборки регулируют привод выключения и проверяют свободный ход рычага по руководству JAWA. Такой комплексный подход помогает восстановить корректное включение и размыкание сцепления, не оставляя без внимания другие изношенные компоненты механизма.
