Комплект шестерён ГРМ JING для мотоцикла Урал

Комплект шестерён ГРМ JING для мотоцикла Урал

Комплект предназначен для ремонта шестерёнчатого привода газораспределительного механизма мотоцикла Урал. В него входят две взаимодействующие косозубые шестерни — большая и малая. Такая пара передаёт вращение от коленчатого вала к распределительному валу и поддерживает согласованную работу поршневой группы и клапанного механизма. Деталь выбирают при восстановлении двигателя, когда штатные шестерни имеют повреждённые зубья, заметный люфт, неравномерный износ или становятся источником выраженного механического шума.

Назначение комплекта

В четырёхтактном двигателе положение распределительного вала должно оставаться строго связанным с положением коленчатого вала. От этой связи зависит своевременное открытие и закрытие клапанов. Шестерни работают непосредственно в зацеплении, поэтому состояние зубьев, посадочных отверстий и сопрягаемых поверхностей влияет на плавность вращения и точность установки фаз. Замена обеих деталей одной парой позволяет не оставлять в механизме новую шестерню в зацеплении с изношенной старой.

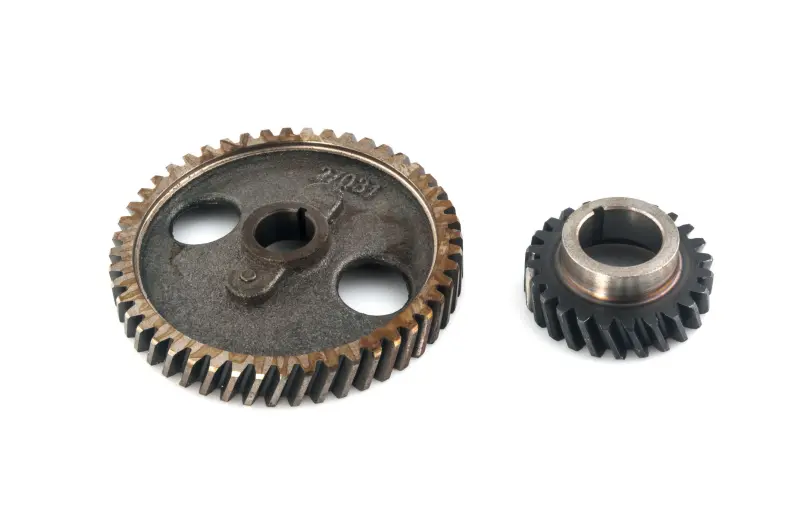

Большая шестерня выполнена с центральным посадочным отверстием, пазом и двумя крупными технологическими окнами. Малая шестерня имеет центральное отверстие и выступающую ступицу. На обеих деталях используется косой профиль зубьев. Эти особенности необходимо учитывать при сравнении комплекта со снятыми деталями: внешнего сходства и общего указания марки мотоцикла недостаточно для безошибочного подбора.

Что проверить перед выбором

• модель и модификацию установленного двигателя Урал;
• число, профиль и направление наклона зубьев обеих старых шестерён;
• наружные диаметры, ширину венцов и общую высоту деталей;
• диаметры посадочных отверстий, форму пазов и конструкцию ступиц;
• расположение установочных рисок, по которым выставляются фазы газораспределения;
• состояние валов, шпонок и посадочных мест, с которыми будет работать новый комплект.

Название Урал охватывает разные поколения и исполнения двигателей, поэтому окончательную совместимость определяют по конструкции снятой пары и параметрам конкретного мотора. Не следует подбирать эти шестерни только по цене, диаметру одной детали или визуально похожему зубчатому венцу: различие посадки либо установочных рисок может сделать комплект неподходящим.

Когда требуется замена

Основанием для дефектовки служат сколы и повреждения зубьев, выраженная выработка на их боковых поверхностях, чрезмерный боковой зазор, ослабленная посадка, биение либо неравномерный шум со стороны крышки механизма. Сам по себе шум не определяет причину неисправности: одновременно проверяют подшипники и втулки валов, крепёж, шпонки, осевое положение деталей и состояние смазки. Если повреждён только один венец, сопряжённую шестерню всё равно осматривают по всей окружности.

Установка и контроль после ремонта

Монтаж выполняют на очищенные и проверенные посадочные поверхности. При сборке совмещают предусмотренные установочные риски, контролируют фиксацию шпонок и отсутствие перекоса. Удары непосредственно по зубчатому венцу недопустимы; усилие прикладывают подходящим монтажным инструментом в соответствии с технологией ремонта двигателя. После установки коленчатый вал проворачивают вручную, проверяя свободное равномерное вращение пары, зазор в зацеплении и отсутствие контакта шестерён с крышкой или соседними деталями.

Комплект JING подходит для ремонта мотоциклетного двигателя Урал при подтверждённом совпадении посадок и геометрии со штатной парой. Точная предварительная сверка и правильное совмещение рисок помогают восстановить согласованное вращение валов и избежать повторной разборки двигателя из-за ошибки при подборе или установке.
