Левый держатель фары JAWA 350 VCH

Левый держатель фары JAWA 350 VCH

Деталь предназначена для установки фары в передней части мотоцикла JAWA 350. Это левый кронштейн: он занимает определённое положение относительно вилки и соединяется с корпусом фары через крепёжную часть. Такой держатель нужен при восстановлении штатного крепления оптики, ремонте передней части мотоцикла или замене погнутой и повреждённой детали.

Конструкция и назначение

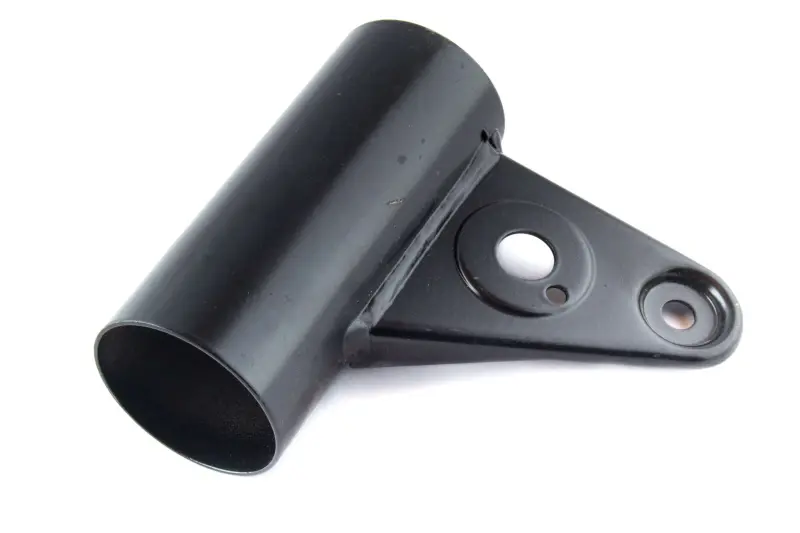

Держатель объединяет цилиндрическую посадочную часть и плоский треугольный кронштейн. В кронштейне предусмотрены два отверстия разного размера, участвующие в установке и фиксации связанных деталей. Чёрное покрытие соответствует оформлению крепежа передней части мотоцикла. Цельная форма задаёт взаимное положение посадочной зоны и точек крепления фары, поэтому при подборе имеет значение не только назначение детали, но и её геометрия.

Исправный кронштейн удерживает корпус фары в предусмотренном положении. Замена актуальна, если старый держатель деформирован после удара, имеет трещину возле перехода от цилиндрической части к пластине, повреждённые кромки отверстий или выраженную коррозию. Поводом для проверки также служат перекос корпуса фары, заметный люфт крепления и невозможность нормально совместить отверстия без принудительного изгиба детали.

Что проверить перед заказом

• Сторону установки. Эта позиция предназначена для левой стороны мотоцикла по направлению движения. Правый держатель имеет зеркальную ориентацию и должен подбираться отдельно.
• Модель и исполнение передней части. Совместимость заявлена для JAWA 350, однако у мотоциклов разных годов и модификаций крепление оптики может отличаться.
• Посадочную часть. Сравните её внутренний диаметр, длину и положение относительно кронштейна со снятой деталью.
• Крепёжные точки. Необходимо сопоставить количество отверстий, их диаметр, межосевое расстояние и назначение каждого соединения.
• Общую геометрию. Проверьте угол расположения пластины, направление её выступа и положение корпуса фары после предварительной сборки.

Наиболее надёжный способ подбора — сравнить новый держатель со штатной левой деталью по форме и всем посадочным точкам. Одного совпадения марки мотоцикла недостаточно: важны конкретная модификация вилки, исполнение фары и схема её крепления. Если старый кронштейн отсутствует, ориентируйтесь на конструкцию правой стороны с учётом зеркального расположения и на фактические размеры мест установки.

Рекомендации по установке

Перед монтажом очистите посадочные поверхности и осмотрите вилку, корпус фары, крепёж и сопряжённые детали. Кронштейн должен устанавливаться без ударной подгонки, перекручивания и принудительного изменения угла. Сначала выполните предварительную сборку без окончательной затяжки: это позволит выставить фару ровно, совместить отверстия и убедиться, что проводка не зажата между деталями.

Затягивайте соединения после проверки симметрии левой и правой сторон и свободного поворота руля. Крепёж не должен касаться проводов или ограничивать движение элементов передней части. После монтажа проверьте устойчивость корпуса фары вручную, затем повторно осмотрите соединения после короткой поездки. Если остаётся люфт, следует проверить не только держатель, но и втулки, резиновые уплотнения, крепёжные детали и сам корпус фары.

Левый держатель JAWA 350 VCH подходит для аккуратного ремонта крепления передней оптики с сохранением предусмотренной схемы установки. Деталь приобретается поштучно, поэтому при восстановлении обеих сторон заранее оцените состояние парного правого кронштейна и остальных компонентов крепления.
