Набор сальников JAWA 634 6V

Набор сальников JAWA 634 6V

Комплект предназначен для обслуживания мотоцикла JAWA 634 с 6-вольтовым электрооборудованием. В него входят уплотнения нескольких типоразмеров для мест, где валы проходят через корпусные детали и где требуется ограничить выход масла или попадание пыли внутрь механизма. Такой набор удобно приобретать при разборке двигателя и связанных с ним приводов: основные уплотнения можно подготовить заранее и не подбирать каждую позицию отдельно уже во время ремонта.

Состав и размеры

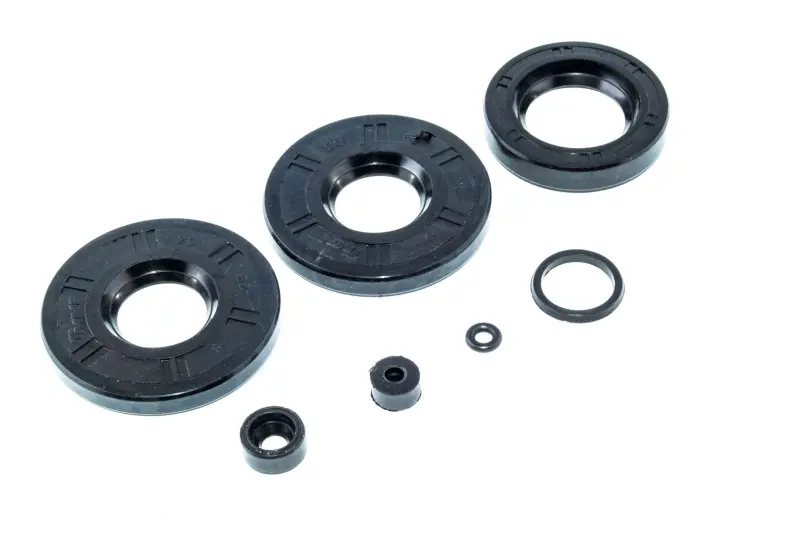

Набор состоит из семи черных деталей кольцевой формы. В размерной записи первая величина обозначает внутренний диаметр, вторая — наружный, третья — ширину сальника; все значения указаны в миллиметрах. Комплект включает:

• два сальника 25×62×8 мм;
• один сальник 30×52×10 мм;
• один сальник 8×16×7 мм с двумя уплотняющими кромками;
• три резиновых уплотнения разных размеров и профилей.

Сочетание двух одинаковых крупных сальников, одного сальника меньшего наружного диаметра, компактного двухкромочного сальника и трех дополнительных уплотнений соответствует набору для JAWA/CZ 350 6V модели 634. Детали рассчитаны на разные посадочные места, поэтому они не взаимозаменяемы между собой. Каждый компонент устанавливают только в предназначенное для него место с учетом диаметра вала, диаметра гнезда, ширины и формы снятого уплотнения.

Что проверить при выборе

Обозначение «6V» следует воспринимать как указание на версию мотоцикла, а не как электрическую характеристику самих сальников. Перед заказом уточните модель и исполнение мотоцикла: у JAWA разных серий применяются наборы с иным сочетанием размеров. Для уверенного подбора сопоставьте размеры старых деталей с перечнем комплекта, проверьте количество уплотнений и их профиль. Особенно внимательно сравните малые резиновые кольца и фигурные уплотнения — одинаковый наружный диаметр еще не означает одинаковую посадку.

Если мотоцикл ранее ремонтировали или в него устанавливали узлы другой модификации, ориентируйтесь не только на год выпуска и напряжение бортовой сети. Измерьте вал, посадочное гнездо и ширину демонтированного сальника. На старой технике возможны замены корпусов, валов и крышек, поэтому фактические размеры надежнее общих признаков модели. Набор стоит выбирать только при совпадении всех посадочных параметров.

Рекомендации по установке

Сальники меняют при разборке соответствующих механизмов, а также при появлении следов масла возле выходов валов, затвердевании, растрескивании или повреждении уплотняющей кромки. Перед монтажом удалите остатки старого уплотнения и загрязнения, осмотрите вал и посадочное место. На поверхности вала не должно быть заусенцев и острых краев, способных порезать новую кромку. Глубокая выработка в зоне контакта также требует внимания: одна лишь установка нового сальника не устраняет дефект сопряженной поверхности.

Запрессовывайте деталь ровно, прикладывая усилие к наружной части корпуса и не деформируя кромку. Для прохода через шлицы, резьбу или острый торец используйте защитную оправку. Уплотняющую поверхность перед сборкой слегка смазывают тем составом, с которым она будет работать, если иной порядок не предусмотрен ремонтной документацией мотоцикла. Направление установки должно повторять штатное расположение снятой детали. После сборки проверьте свободное вращение вала, отсутствие перекоса и следов подтекания при первом запуске.

Набор подходит для планового восстановления JAWA 634 6V и ремонта с полной разборкой, когда разумно обновить доступные уплотнения за один этап. Точная сверка модели, семи позиций и размеров 25×62×8, 30×52×10 и 8×16×7 мм помогает избежать повторной разборки из-за неподходящей детали.
