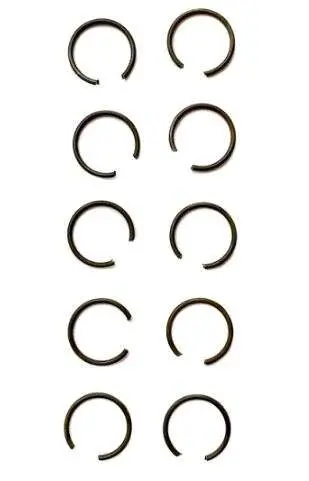

Стопорные кольца карданного вала МТ «Днепр», 10 шт.

Стопорные кольца карданного вала МТ «Днепр», комплект 10 шт.

Комплект предназначен для обслуживания карданного шарнира мотоциклов МТ «Днепр». Разрезное кольцо устанавливается в предусмотренную канавку и фиксирует чашку подшипника крестовины в вилке карданного вала. Такая фиксация ограничивает осевое перемещение детали и помогает сохранить правильное положение собранного шарнира при вращении и вибрациях.

В комплект входят десять колец. Это удобно при полной переборке карданного шарнира, плановом обслуживании нескольких соединений или создании запаса для последующих ремонтов. Кольца имеют открытую круглую форму без монтажных ушек. Для установки и снятия такого исполнения требуется аккуратно работать с концами кольца и не растягивать его сильнее, чем необходимо для посадки.

Что проверить при подборе

При выборе стопорного кольца одной ссылки на модель мотоцикла недостаточно: карданные узлы могли ремонтироваться ранее, а установленные вилки, крестовины и чашки подшипников могут отличаться. До сборки сопоставьте новое кольцо со снятой исправной деталью и проверьте диаметр посадочного места, толщину кольца, форму профиля и ширину канавки. Кольцо должно входить именно в штатную проточку конкретной вилки и полностью располагаться в ней по окружности.

• Назначение: удержание чашки подшипника крестовины в вилке карданного шарнира.
• Применение: карданный вал мотоциклов семейства МТ «Днепр» при совпадении посадочных параметров.
• Конструкция: разрезная круглая форма без отверстий под щипцы.
• Количество: 10 штук в комплекте.

Нельзя подбирать кольцо только по приблизительному наружному диаметру. Значение имеют также толщина и соответствие профиля канавке. Слишком тонкое кольцо не устраняет нежелательное осевое перемещение, а чрезмерно толстое может не войти в проточку полностью. Если кольцо выступает из канавки, перекошено или удерживается лишь частью окружности, карданный шарнир собран неправильно.

Установка при ремонте карданного шарнира

Перед монтажом очистите канавку от старой смазки и загрязнений, затем осмотрите ее кромки. Проточка должна быть свободна по всей окружности: оставшийся налет или заусенец способен помешать полной посадке кольца. Чашку подшипника крестовины необходимо установить на требуемую глубину, не допуская перекоса, и только после этого вводить кольцо в канавку.

Разжимайте кольцо ровно настолько, насколько требуется для установки. Чрезмерное раскрытие может вызвать остаточную деформацию и ослабить посадку. После монтажа проверьте, что кольцо расправилось, вошло в проточку по всей окружности и не стоит краем на ее бортике. Затем проконтролируйте движение шарнира: крестовина должна перемещаться без закусывания, а чашки подшипников — оставаться зафиксированными.

Если после установки сохраняется осевое перемещение, не следует компенсировать его случайными прокладками или кольцом неподходящей толщины. Причиной могут быть неправильный размер детали, неполная посадка чашки, загрязненная либо поврежденная канавка, износ вилки или несоответствие компонентов шарнира. Перед окончательной сборкой нужно найти и устранить причину.

Когда кольца требуют замены

Новое кольцо устанавливают при переборке карданного шарнира, а также вместо детали с заметной деформацией, потерей упругости, следами сильной коррозии или поврежденными концами. Снятое кольцо нельзя возвращать в соединение, если после демонтажа оно не восстанавливает форму либо свободно держится в канавке. Исправная фиксация особенно важна после замены крестовины или подшипниковых чашек.

Перед заказом сравните посадочные параметры с фактически установленным карданным шарниром. Такой подход позволяет выбрать кольца для конкретной вилки МТ «Днепр» и выполнить сборку без осевого люфта, перекоса чашек и неполной посадки крепежной детали.
