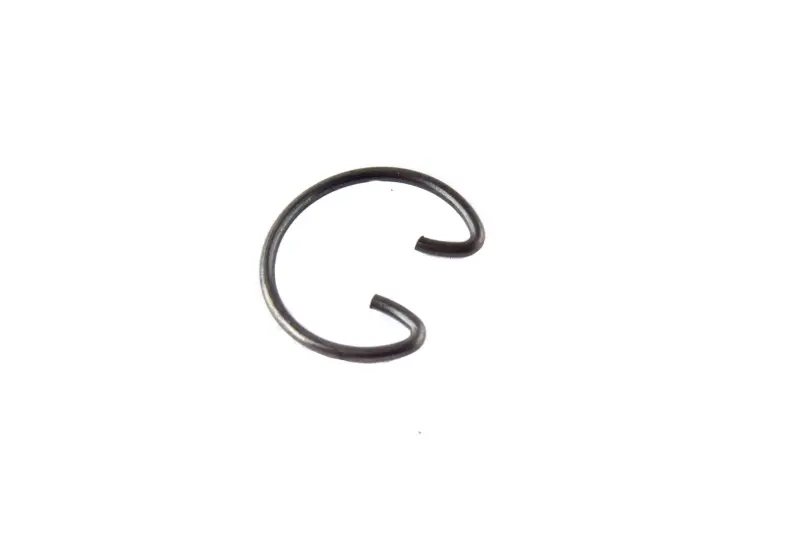

Стопорное кольцо Ø16 VDK

Стопорное кольцо Ø16 VDK

Стопорное кольцо Ø16 VDK предназначено для осевой фиксации деталей в узлах мототехники. Оно устанавливается в предусмотренную конструкцией канавку, ограничивает перемещение закреплённого элемента вдоль оси и помогает сохранять правильное положение деталей в собранном механизме. Такое решение применяется в разборных соединениях, где важно удержать установленный компонент без изменения конструкции узла.

Кольцо работает за счёт упругой формы. Во время монтажа его вводят в посадочную канавку, после чего оно занимает предусмотренное положение и противодействует осевому смещению детали. Надёжная посадка особенно важна для соединений, работающих при вибрации или вращении: появление люфта способно изменить положение соседних компонентов и нарушить нормальную работу сборки.

Когда требуется замена

Новое стопорное кольцо устанавливают вместо утраченной при разборке или непригодной детали. Основанием для замены служат заметная деформация, повреждения, потеря упругости, слабая посадка в канавке либо появление осевого люфта в соединении. Повторно использовать кольцо с такими признаками не следует: оно должно уверенно занимать своё место и выполнять фиксирующую функцию по всей окружности посадки.

Размер изделия заявлен как Ø16, однако одного обозначения диаметра недостаточно для точного выбора. У стопорных колец могут различаться назначение посадочного места, профиль канавки, форма, толщина проволоки или сечения, расположение разрыва и способ монтажа. Поэтому деталь подбирают по фактическим параметрам конкретного узла и, если она сохранилась, по снятому образцу.

Как проверить соответствие

Перед покупкой сопоставьте новое кольцо с демонтированным по диаметру, общей форме, толщине проволоки или сечения и расположению разрыва. Также оцените посадочную канавку: её размеры и профиль должны соответствовать устанавливаемой детали. Внешнего сходства или совпадения общего названия недостаточно, поскольку кольцо разрешается применять только в узле с подходящими посадкой и канавкой.

Если старое кольцо потеряно, ориентируйтесь на фактические параметры посадочного места. Не подбирайте деталь только по предполагаемой модели мототехники: при ремонте важны конструкция конкретного соединения и соответствие кольца его канавке. Правильно выбранная деталь восстанавливает предусмотренную осевую фиксацию без переделки механизма.

Подготовка и установка

До монтажа очистите канавку от загрязнений и внимательно осмотрите её кромки. На них не должно быть повреждений, способных помешать полной посадке кольца. Само кольцо также должно сохранять правильную форму и упругость, не иметь заметной деформации и следов повреждений.

При установке раздвигайте кольцо только настолько, насколько необходимо для его ввода в посадочное место. Чрезмерное растяжение может деформировать деталь и ухудшить её прилегание. После монтажа проверьте кольцо по всей окружности: оно должно полностью войти в канавку, не выступать из неё и не оставлять участков с неполной посадкой.

Завершая сборку, убедитесь, что закреплённая деталь сохраняет заданное осевое положение, а в соединении нет нежелательного люфта. Стопорное кольцо Ø16 VDK подходит для ремонтной замены в тех случаях, когда его форма и параметры соответствуют снятой детали и посадочному узлу.
