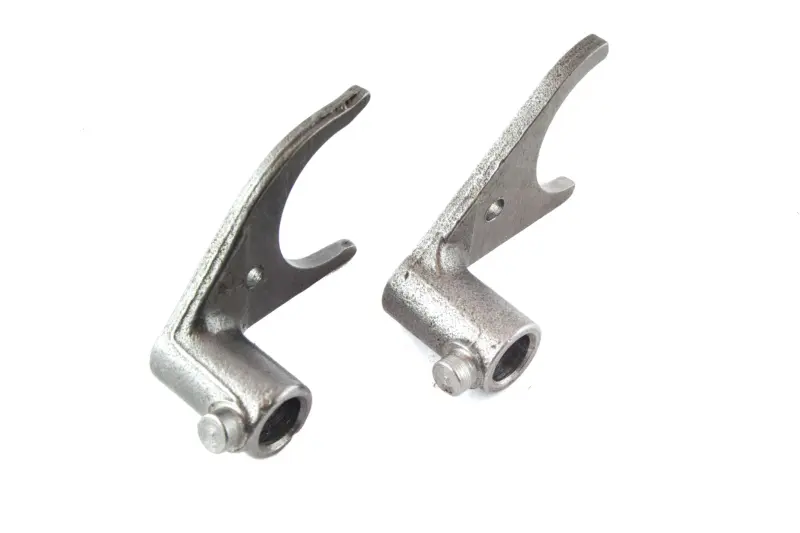

Вилки переключения передач Минск, комплект 2 шт.

Вилки переключения передач для мотоцикла Минск, 2 шт.

Комплект предназначен для ремонта механизма переключения коробки передач мотоциклов Минск. В него входят две вилки, которые работают с подвижными шестернями на первичном и промежуточном валах. При выборе передачи каждая деталь направляет соответствующую шестерню вдоль вала, помогая ввести ее кулачки в зацепление и получить требуемую ступень. Исправное положение вилок особенно важно для полного и последовательного включения передач.

Две вилки различаются размерами и выполняют разные функции в коробке. Их нельзя произвольно менять местами при сборке: более крупная деталь относится к переключению I и III передач. Конструкция каждой вилки включает раздвоенную направляющую часть, цилиндрическое отверстие для общей оси и боковой шип, взаимодействующий с механизмом выбора передач. Комплект используют при переборке коробки, когда штатные детали изношены, деформированы либо не обеспечивают правильное перемещение шестерен.

Что необходимо проверить при подборе

• Модель коробки. Комплект рассчитан на трансмиссию мотоциклов семейства Минск. Перед заказом следует уточнить модификацию двигателя и устройство установленной коробки.
• Количество деталей. В товарную позицию входят две вилки, поэтому комплект подходит для одновременного обслуживания обеих точек перемещения шестерен.
• Различие вилок. Сравните обе детали со снятыми по общей форме, длине, ширине охвата шестерни и расположению бокового шипа.
• Посадка на ось. Диаметр и положение цилиндрических отверстий должны соответствовать штатной оси вилок без перекоса и принудительной подгонки.
• Рабочая геометрия. Проверьте форму раздвоенных концов и их соответствие кольцевым канавкам подвижных шестерен.

Когда вилки требуют замены

Состояние этих деталей проверяют при затрудненном выборе ступени, неполном включении, самопроизвольном выключении передачи или появлении постороннего шума в коробке. Такие признаки не всегда вызваны только вилками, поэтому во время разборки также осматривают канавки подвижных шестерен, кулачки зацепления, ось вилок, диск и вал механизма переключения. На самих вилках поводом для замены становятся заметный изгиб, неравномерный износ контактных участков, повреждение отверстия оси или бокового шипа.

Установка при ремонте коробки

Перед сборкой две вилки распределяют по их штатным положениям. Вилка промежуточного вала устанавливается вместе с подвижной шестерней так, чтобы кулачки шестерни входили в окна шестерни первой передачи; ее шип направляют к шестерне I передачи, а раздвоенную часть и кольцевую канавку — в сторону крышки коробки. Подвижную шестерню первичного вала с другой вилкой размещают шипом и канавкой в сторону крышки. После установки оси необходимо убедиться, что вилки перемещаются без заклинивания и не перепутаны между собой.

Комплект выбирают по фактической конфигурации разбираемой коробки, а не только по названию мотоцикла. Сопоставление обеих старых вилок с новыми помогает проверить их назначение, посадочные отверстия, форму захватов и ориентацию шипов до окончательной сборки. Такой подход снижает риск повторной разборки и позволяет восстановить предусмотренное перемещение шестерен в механизме переключения.
