Шток вилочек КПП Jawa 350 VCH (Чехия)

Шток вилочек КПП Jawa 350 VCH

Деталь предназначена для механизма переключения передач мотоцикла Jawa 350. Шток проходит через отверстия вилочек КПП, поддерживает их правильное положение и служит направляющей при перемещении. Когда механизм задает очередную передачу, вилочки должны свободно двигаться вдоль штока и перемещать соответствующие шестерни. Поэтому состояние этой детали непосредственно связано с четкостью хода вилочек и корректной сборкой коробки передач.

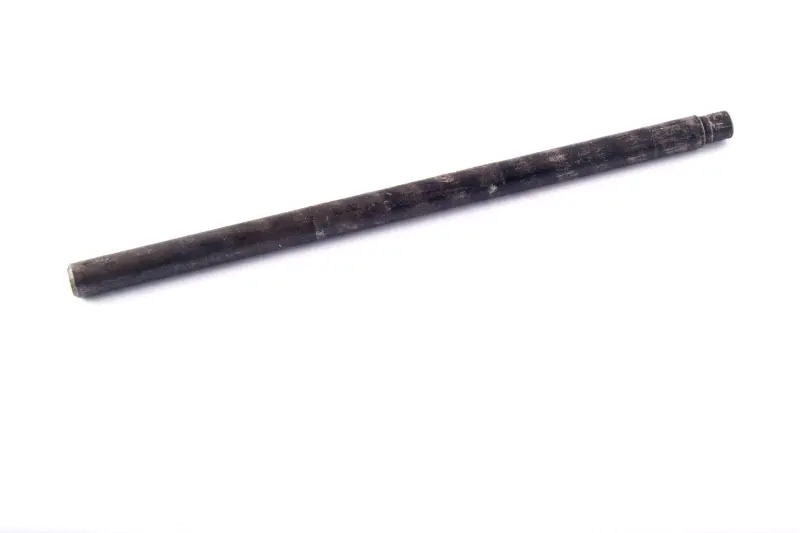

Шток VCH выполнен в виде длинной цилиндрической детали темного цвета. На одном конце предусмотрена ступенчатая проточка. Такая конфигурация соответствует назначению направляющей, которая устанавливается внутри коробки и работает совместно с вилочками переключения. Позиция заявлена для Jawa 350 и представлена в чешском исполнении.

Когда требуется замена

Шток проверяют при разборке коробки передач, если обнаружены затрудненное перемещение вилочек, следы задиров на направляющей поверхности, заметная выработка или нарушение прямолинейности. Даже небольшой изгиб способен мешать свободному ходу вилочек. Отдельное внимание детали уделяют после повреждения вилок переключения или ремонта коробки: устанавливать новые вилочки на изношенную либо деформированную направляющую нецелесообразно.

Оценивать шток следует после очистки. Поверхность в зоне перемещения вилочек должна быть ровной, без выраженных ступеней, глубоких рисок и участков, где вилочка заедает. Прямолинейность проверяют по всей длине, а состояние концов — в местах посадки в картер. При сомнительном состоянии направляющей ее меняют до окончательной сборки КПП, чтобы не возвращаться к повторной разборке двигателя.

Что проверить при подборе

• Модель мотоцикла: товар предназначен для Jawa 350, однако перед заказом необходимо уточнить конкретный тип двигателя и исполнение коробки передач.
• Геометрию старой детали: сравните общую длину, диаметр цилиндрической части, форму обоих концов и расположение проточки.
• Посадки в картере: концы нового штока должны соответствовать отверстиям, в которых фиксируется направляющая.
• Комплект вилочек: проверьте количество вилок, диаметр их направляющих отверстий и взаимное расположение деталей в вашей КПП.
• Состояние сопряженных деталей: осмотрите сами вилочки, их пальцы, пазы шестерен и направляющие дорожки механизма переключения.

Название Jawa 350 охватывает несколько поколений и модификаций мотоциклов, поэтому одной кубатуры двигателя недостаточно для безошибочного выбора. Самый надежный ориентир — демонтированный шток и устройство конкретной коробки. Если старая деталь отсутствует, подбор выполняют по модели двигателя и схеме КПП, не предполагая взаимозаменяемость направляющих разных серий.

Установка и проверка механизма

Монтаж выполняют при разобранной коробке передач. Шток проводят через направляющие отверстия вилочек и устанавливают концами в предусмотренные посадочные места картера. Вилки при этом должны находиться в своих пазах, а их управляющие пальцы — правильно взаимодействовать с механизмом переключения. Ориентацию ступенчатого конца сохраняют в соответствии с устройством конкретной версии двигателя и положением демонтированной детали.

До соединения половин картера необходимо вручную проверить свободное перемещение вилочек по всей требуемой траектории. После предварительной сборки последовательно включают передачи, аккуратно проворачивая валы КПП, и контролируют отсутствие закусывания. Шток не должен смещаться из посадочных мест, а вилочки — перекашиваться на направляющей. Одновременно стоит убедиться, что шестерни входят в нужные положения и свободно вращаются там, где это предусмотрено выбранной передачей.

Шток вилочек VCH подходит для планового восстановления механизма переключения Jawa 350 и ремонта коробки после обнаружения износа или деформации штатной направляющей. Точное сравнение геометрии до установки помогает собрать механизм без лишних переделок и сохранить свободный ход вилочек.
