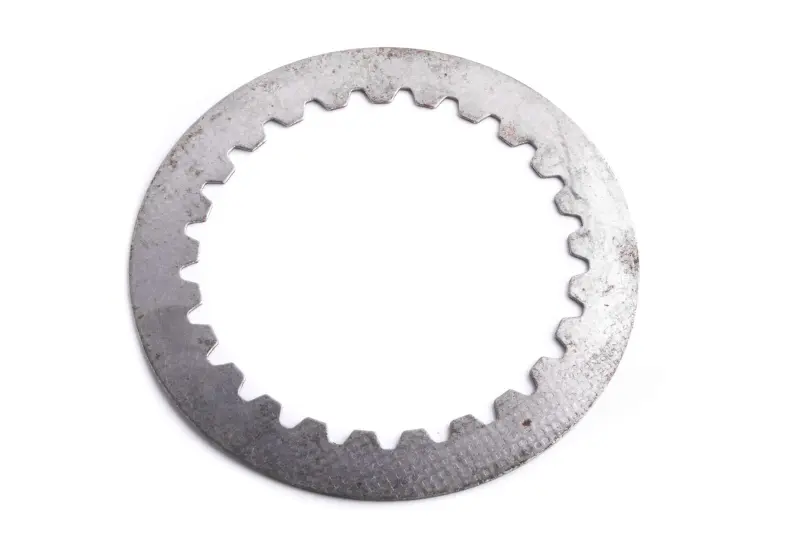

Промежуточный стальной диск сцепления JAWA 350 638–640 (12V) VCH

Промежуточный диск сцепления JAWA 350 638–640

Плоский стальной диск предназначен для многодискового сцепления мотоциклов JAWA 350 типов 638, 639 и 640 с исходной конструкцией сцепления этой серии. В пакете он располагается между фрикционными дисками и вместе с ними участвует в передаче крутящего момента. Деталь не имеет фрикционных накладок: ее рабочими поверхностями служат обе плоскости металлического кольца, а внутренний зубчатый профиль соединяет диск со ступицей сцепления.

Когда сцепление включено, пружины сжимают пакет, и промежуточные диски контактируют с фрикционными. При выключении пакету необходимо свободно разойтись, чтобы двигатель и коробка передач временно перестали передавать момент друг другу. Поэтому состояние плоскостей, отсутствие деформации и свободное перемещение диска по ступице непосредственно влияют на работу собранного механизма. Волнистый, перегретый или поврежденный металлический диск способен мешать полному разъединению пакета и ускорять износ соседних деталей.

Совместимость и подбор

Обозначение «12V» в названии используется для идентификации поколения мотоциклов JAWA и не является электрической характеристикой самого диска. Карточки аналогичной чешской детали указывают применение на JAWA 350 типов 638, 639 и 640. При этом одной модели мотоцикла недостаточно для окончательного выбора: на части машин сцепление могло быть заменено узлом другого типа, в том числе конструкцией от JAWA 634.

Перед заказом сопоставьте снятую деталь с новой по назначению, наружному и внутреннему диаметру, толщине, количеству и форме внутренних зубьев. Особенно важен профиль центрального отверстия: диск должен входить на ступицу без перекоса, чрезмерного люфта и заедания. Сравните также строение всего установленного пакета, поскольку промежуточный металлический диск нельзя путать с фрикционным диском, имеющим накладки и другое зацепление.

Что проверить при ремонте

• Плоскость диска. Искривление мешает равномерному сжатию и разъединению пакета сцепления.
• Рабочие поверхности. Глубокие риски, задиры, выраженные следы перегрева и неравномерная выработка требуют оценки перед повторной сборкой.
• Внутренние зубья. Замятые кромки и ступенчатый износ могут препятствовать свободному осевому перемещению по ступице.
• Состояние соседних деталей. Фрикционные диски, пружины, ступицу и корзину проверяют вместе, поскольку пробуксовка или неполное выключение не всегда вызваны одной деталью.

Установка

Монтаж выполняют в последовательности, предусмотренной для конкретной версии сцепления. Перед сборкой очищают сопрягаемые поверхности, удаляют загрязнения и проверяют, что диск устанавливается ровно и перемещается без заедания. Ориентацию деталей, порядок набора пакета, регулировку привода и требования к смазочному материалу следует соблюдать по руководству для установленного двигателя.

После сборки проверяют свободный ход привода, полное включение и выключение сцепления. Если мотоцикл продолжает трогаться при выжатом рычаге, переключение сопровождается затруднениями либо под нагрузкой сохраняется пробуксовка, требуется повторная диагностика всего пакета и механизма управления. Такой подход помогает установить металлический диск по назначению и не маскировать неисправность регулировкой одного компонента.
