Гайка корзины сцепления JAWA 350 VCH

Гайка корзины сцепления JAWA 350 VCH

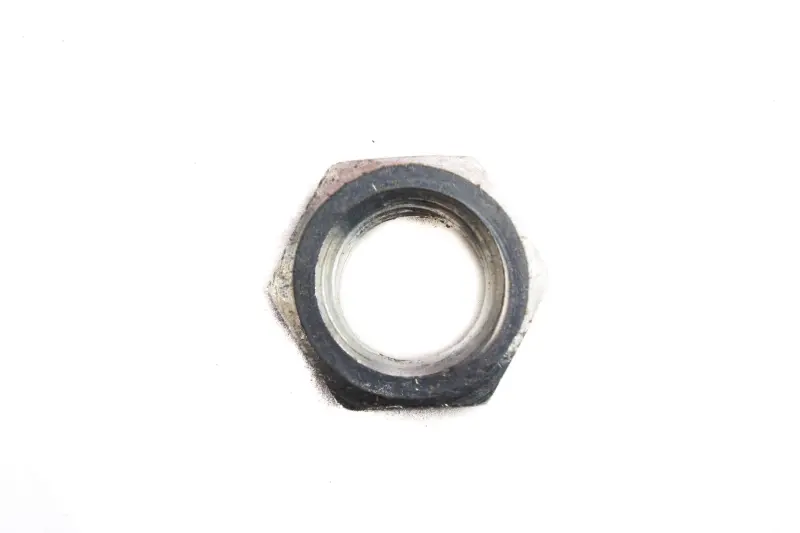

Эта гайка предназначена для крепления корзины сцепления на мотоцикле JAWA 350. Она устанавливается внутри механизма сцепления и удерживает корзину в предусмотренном для нее положении. Деталь подходит для ремонта, при котором штатный крепеж оказался изношен, поврежден во время разборки либо непригоден для надежной повторной установки.

Гайка имеет обычный шестигранный профиль под инструмент и внутреннюю резьбу. Такая форма позволяет удерживать крепеж ключом при монтаже и демонтаже. Поскольку деталь работает непосредственно в месте фиксации корзины, при выборе необходимо учитывать не только модель мотоцикла, но и параметры ранее установленной гайки, устройство конкретной версии сцепления и применяемый способ стопорения.

Что проверить при подборе

Обозначение JAWA 350 охватывает несколько модификаций мотоциклов, поэтому одной ссылки на объем двигателя недостаточно для безошибочного выбора. До установки сравните новую деталь со снятой гайкой и проверьте посадочное место на мотоцикле. Основное внимание уделяют резьбе и геометрии крепежа.

• Назначение: нужна именно гайка крепления корзины сцепления, а не похожий крепеж первичной передачи или другого участка двигателя.
• Резьба: должны совпадать ее диаметр, шаг и направление. Гайка обязана навинчиваться от руки ровно, без перекоса, заедания и чрезмерного усилия.
• Габариты: сравнивают высоту, наружный профиль, размер под ключ и форму поверхности, которой гайка прилегает к сопряженной детали.
• Стопорение: следует сохранить предусмотренную конструкцией схему с шайбой или другим фиксатором, если она применена на конкретном сцеплении.
• Состояние резьбовой части: перед сборкой проверяют ответную резьбу, поскольку новая гайка не устраняет повреждение вала или другой сопряженной детали.

Когда гайку меняют

Замена актуальна после обнаружения сорванных или замятых витков, деформированных граней, трещин, заметного повреждения опорной поверхности либо следов неправильной прежней установки. Скругленные грани затрудняют работу ключом, а поврежденная резьба не позволяет корректно затянуть крепление. Использовать такую деталь повторно не следует, если ее состояние не соответствует требованиям руководства по ремонту конкретной модификации JAWA.

Поводом для проверки крепежа также служит разборка сцепления для обслуживания корзины, дисков и сопряженных деталей. После снятия гайку очищают и внимательно осматривают. Решение о повторном применении принимают с учетом состояния резьбы, граней, опорной части и предусмотренного способа фиксации.

Рекомендации по установке

Перед монтажом очистите сопрягаемые поверхности и резьбу от загрязнений и остатков старых составов. Убедитесь, что гайка начинает навинчиваться по резьбе свободно и без перекоса. Если сопротивление появляется уже на первых витках, продолжать затяжку инструментом нельзя: сначала необходимо повторно проверить размер, шаг, направление резьбы и состояние ответной части.

Корзину устанавливают в правильной последовательности со всеми предусмотренными шайбами и фиксаторами. Усилие затяжки и метод стопорения выбирают по заводскому руководству для конкретной модификации мотоцикла; универсальное значение для всех версий JAWA 350 применять не следует. При работе инструмент должен полностью охватывать грани гайки, чтобы не повредить шестигранный профиль.

После сборки проверяют правильность посадки корзины, наличие всех предусмотренных деталей и свободную работу механизма сцепления в пределах, установленных документацией мотоцикла. Тщательное сравнение со снятым крепежом и соблюдение штатной последовательности монтажа помогают выбрать подходящую гайку и восстановить надежную фиксацию корзины без переделки сопряженных деталей.
